I. مقدمه

در توسعه سریع فناوری مدرن ، موتورها ، به عنوان مؤلفه های اصلی رانندگی سیستم های مختلف مکانیکی و الکترونیکی ، نقش اساسی دارند. از وسایل پزشکی دقیق گرفته تا ماشین آلات صنعتی سنگین ، تقاضا برای راندمان حرکتی ، دقت و قابلیت اطمینان همچنان در حال رشد است. در میان بسیاری از انواع موتور ، موتورهای دنده DC بدون برس (BLDC) به دلیل عملکرد عالی خود ، به عنوان انتخابی برای بسیاری از برنامه های با کارایی بالا تبدیل می شوند.

یک موتور دنده DC بدون برس ، همانطور که از نام آن پیداست ، ترکیبی مبتکرانه از یک موتور DC بدون برس و قطار دنده (یا گیربکس گیربکس) است. این طرح یکپارچه با هدف بهینه سازی ویژگی های خروجی موتور ، این امکان را فراهم می کند تا گشتاور و سرعت خاصی را برای برآورده کردن نیازهای مختلف برنامه کاربردی فراهم کند. در این مقاله به اصول اساسی ، مکانیسم های کار ، مزایا ، مناطق کاربردی و معیارهای انتخاب می پردازیم موتورهای دنده DC بدون برس ، و همچنین منتظر روند توسعه آینده آنها هستیم.

ii. درک موتورهای بدون برس DC (BLDC)

موتور BLDC چیست؟

یک موتور DC (BLDC) بدون برس یک موتور همزمان است که در آن روتور از آهنرباهای دائمی تشکیل شده و استاتور حاوی سیم پیچ سیم پیچ است. بر خلاف موتورهای سنتی برس DC ، موتورهای BLDC برای جابجایی دارای برس کربن و رفت و آمد نیستند. موتورهای برس جهت فعلی را از طریق تماس بین برس ها و یک جابجایی تغییر می دهند ، در حالی که موتورهای BLDC جریان را در سیم پیچ های استاتور از طریق یک کمیتور الکترونیکی (معمولاً یک درایور یا کنترل کننده) کنترل می کنند تا یک میدان مغناطیسی چرخشی ایجاد شود که روتور را هدایت می کند.

موتورهای BLDC مزایای قابل توجهی نسبت به موتورهای برس ، از جمله راندمان بالاتر ، طول عمر طولانی تر ، سر و صدای پایین و تراکم قدرت بالاتر دارند. این خصوصیات باعث می شود که آنها در برنامه هایی که نیاز به عملکرد بالا و قابلیت اطمینان دارند ، برتری داشته باشند.

چگونه موتور BLDC کار می کند

موتورهای BLDC در درجه اول از سه مؤلفه اصلی تشکیل شده اند: استاتور ، روتور و سنسورهای اثر هال (یا رمزگذار). استاتور قسمت بیرونی ثابت موتور است که بر روی آن سیم پیچ های سیم پیچ زخم می شوند. روتور قسمت داخلی چرخشی موتور است که با آهنرباهای دائمی تعبیه شده است. از سنسورهای اثر و یا رمزگذارها برای تشخیص موقعیت روتور استفاده می شود.

اصل کار موتور BLDC مبتنی بر جابجایی الکترونیکی است. کنترلر ، بر اساس اطلاعات موقعیت روتور که توسط سنسورهای اثر سالن تغذیه می شود ، دقیقاً وضعیت روشن/خاموش جریان سیم پیچ های استاتور را کنترل می کند ، در نتیجه یک میدان مغناطیسی چرخان ایجاد می کند که با آهنرباهای دائمی روتور تعامل دارد. این تعامل میدان مغناطیسی گشتاور را تولید می کند و روتور را به سمت چرخش مداوم سوق می دهد. از طریق فناوری مدولاسیون عرض پالس (PWM) ، ولتاژ اعمال شده در سیم پیچ ها دقیقاً قابل کنترل است و از این طریق سرعت و گشتاور موتور را کنترل می کند. موتورهای BLDC می توانند از سنسورها برای بازخورد موقعیت دقیق یا الگوریتم های کنترل بدون سنسور برای برآورد موقعیت روتور استفاده کنند.

iii درک جعبه دنده (کاهش دهنده دنده)

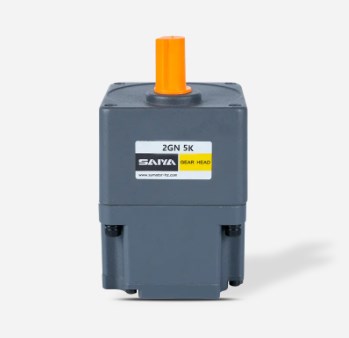

گیربکس چیست؟

جعبه دنده یا کاهش دهنده دنده وسیله ای مکانیکی است که سرعت چرخش و گشتاور را از طریق یک سری چرخ دنده های مش تغییر می کند. هدف اصلی آن کاهش سرعت چرخش بالاتر یک موتور به سرعت خروجی مورد نظر است ، در حالی که همزمان گشتاور خروجی را ضرب می کند. علاوه بر این ، گیربکس ها می توانند به دستیابی به تطبیق بی تحرکی کمک کنند و به موتور این امکان را می دهد تا بار را با کارآمدتر هدایت کند.

نسبت دنده یک پارامتر اساسی یک گیربکس است که نسبت بین سرعت شافت ورودی (سمت موتور) و سرعت شافت خروجی (سمت بار) را مشخص می کند.

انواع مشترک گیربکس

انواع جعبه دنده های مختلف در بازار وجود دارد که هر کدام دارای مزایای منحصر به فرد و سناریوهای قابل اجرا هستند:

• جعبه دنده Spur: ساده ترین و رایج ترین نوع گیربکس ، با دندانهای دنده ای به موازات محور.
• جعبه دنده های سیاره ای: متشکل از یک چرخ دنده آفتاب مرکزی ، چندین چرخ دنده سیاره و یک دنده حلقه بیرونی. گیربکس های سیاره ای به دلیل اندازه جمع و جور ، چگالی گشتاور بالا و شفت های ورودی/خروجی کواکسیال شناخته شده اند و آنها را به یک مسابقه مشترک برای موتورهای BLDC تبدیل می کنند.
• گیربکس کرم: متشکل از کرم (دنده نخ) و یک چرخ کرم ، که اغلب برای دستیابی به نسبت های کاهش بزرگ و عملکردهای خود قفل استفاده می شود.
• جعبه دنده های مارپیچ: دندانهای دنده مارپیچ داشته باشید ، عملکرد نرم و نرم و سر و صدای کمتری را در مقایسه با چرخ دنده های Spur ارائه می دهد.
• گیربکس های سیکلوئیدی: شناخته شده به نسبت کاهش زیاد ، استحکام بالا و مقاومت در برابر شوک.

پارامترهای اصلی

هنگام انتخاب گیربکس ، باید چندین پارامتر کلیدی در نظر گرفته شود:

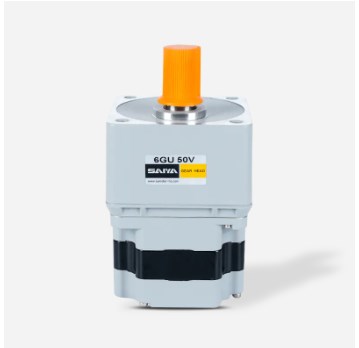

IV Synergy: Motors Gear DC بدون برس

چرا موتورهای BLDC را با گیربکس ترکیب می کنیم؟

با وجود مزایای بیشمار موتورهای BLDC ، در برخی از برنامه ها ، سرعت ذاتی آنها و گشتاور شروع نسبتاً کم ممکن است به طور مستقیم الزامات را برآورده نکند. به عنوان مثال ، هنگامی که گشتاور بزرگی برای جابجایی اشیاء سنگین لازم است یا در صورت نیاز به کنترل سرعت بسیار کند و دقیق ، یک موتور BLDC مستقل ممکن است کافی نباشد.

ترکیب یک موتور BLDC با گیربکس می تواند به طور مؤثر بر این محدودیت ها غلبه کند. گیربکس می تواند ضمن تقویت گشتاور ، سرعت زیاد موتور را به سرعت خروجی مورد نظر کاهش دهد و موتور BLDC را قادر سازد تا بارهای بزرگتر را هدایت کند یا به کنترل حرکتی ظریف تر برسد. این ترکیب همچنین دقت کنترل و موقعیت یابی سیستم را بهبود می بخشد.

مزایای موتورهای دنده BLDC

Motors Gear BLDC مزایای هر دو موتور BLDC و گیربکس را با هم ترکیب می کند و یک محلول درایو با کارایی بالا را تشکیل می دهد:

• راندمان بالا: ویژگی های راندمان بالای موتورهای BLDC را به ارث می برد و بیشتر از انرژی سیستم را از طریق نسبت دنده بهینه افزایش می دهد.
• طول عمر طولانی: طراحی بدون برس سایش برس را از بین می برد ، در حالی که گیربکس با پایین آوردن سرعت موتور به محدوده عملکرد بهینه خود ، سایش اجزای دنده را کاهش می دهد و از این طریق طول عمر کل سیستم را گسترش می دهد.
• کنترل دقیق با دقت: ترکیب قابلیت کنترل سرعت و موقعیت عالی موتورهای BLDC با کاهش اثر گیربکس ، موقعیت یابی بسیار بالا و دقت سرعت را به دست می آورد ، به خصوص برای برنامه های کنترل حرکت دقیق مناسب است.
• اندازه جمع و جور و چگالی قدرت بالا: قادر به ارائه توان قابل توجهی در یک حجم کوچکتر ، که برای برنامه های محدود شده فضا بسیار مهم است.
• سر و صدای کم و لرزش: ویژگی های عملکرد صاف ذاتی موتورهای BLDC ، همراه با طراحی گیربکس بهینه شده ، منجر به سر و صدای کم و لرزش برای کل سیستم می شود.
• نگهداری کم: طراحی بدون برس نیازهای نگهداری را کاهش می دهد و دوام گیربکس باعث کاهش هزینه های نگهداری و خرابی بیشتر می شود.

انواع گیربکس متداول که با موتورهای BLDC استفاده می شود

در موتورهای دنده DC بدون برس ، جعبه دنده های سیاره ای به دلیل مزایای منحصر به فرد آنها به طور گسترده مورد علاقه قرار می گیرند. ساختار جمع و جور آنها ، قابلیت انتقال گشتاور بالا و پیکربندی کواکسیال آنها را به یک مسابقه ایده آل برای موتورهای BLDC تبدیل می کند. علاوه بر این ، گیربکس های Spur و انواع دیگر گیربکس ها نیز بسته به نیازهای خاص کاربردی ممکن است مورد استفاده قرار گیرند.

V. ملاحظات و چالش های کلیدی عملکرد

معیارهای عملکرد

هنگام ارزیابی موتورهای دنده DC بدون برس ، معیارهای عملکرد زیر نیاز به توجه دارند:

چالش

با وجود مزایای قابل توجه آنها ، موتورهای دنده DC بدون برس نیز با چالش هایی روبرو هستند:

• هزینه: هزینه خرید اولیه موتورهای دنده BLDC به طور کلی در مقایسه با موتورهای DC برس ، بیشتر به دلیل ساختار حرکتی پیچیده تر و کنترل کننده های الکترونیکی مورد نیاز آنها بیشتر است.
• پیچیدگی: موتورهای BLDC به درایورهای الکترونیکی اختصاصی و الگوریتم های کنترل پیچیده تری برای جابجایی و کنترل سرعت و موقعیت نیاز دارند که باعث افزایش پیچیدگی طراحی سیستم می شود.
• ادغام و اندازه: به درستی تطبیق موتور و گیربکس ، اطمینان از سازگاری آنها از نظر عملکرد ، اندازه و رابط ، یک چالش اساسی در فرآیند طراحی است. انتخاب نادرست می تواند منجر به ناکارآمدی ، کاهش طول عمر یا عملکرد زیر حد شود.

vi برنامه های موتورهای دنده BLDC

موتورهای دنده DC بدون برس به دلیل عملکرد و قابلیت اطمینان عالی ، نقش مهمی در صنایع و برنامه های متعدد دارند:

• رباتیک: در روبات های مشارکتی (کبوت) ، روبات های صنعتی و روبات های خدمات ، موتورهای دنده BLDC اغلب برای مکانیسم های فعال سازی و گیربکس مشترک استفاده می شوند و حرکتی دقیق و صاف را فراهم می کنند.
• دستگاه های پزشکی: آنها برای ابزارهای پزشکی دقیق مانند ابزارهای جراحی ، اندامهای پروتز ، پمپ های پزشکی و تجهیزات تشخیصی ایده آل هستند که نیاز به دقت بالا ، سر و صدای کم و قابلیت اطمینان بالا دارند.
• اتوماسیون صنعتی: در تجهیزات اتوماسیون صنعتی مانند سیستم های نقاله ، ماشین آلات بسته بندی ، دستگاه های CNC (کنترل عددی رایانه) و وسایل نقلیه هدایت شده خودکار (AGV) ، موتورهای دنده BLDC نیروی محرکه کارآمد و قابل اعتماد را فراهم می کنند.
• هوافضا و دفاع: این برنامه ها که در محرک هواپیما ، سطوح کنترل و سیستم های پیشراننده هواپیماهای بدون سرنشین استفاده می شود ، تقاضای بسیار بالایی برای عملکرد و قابلیت اطمینان دارند.
• صنعت خودرو: در برنامه های کاربردی خودرو مانند فرمان برقی ، آسانسورهای پنجره برقی ، تنظیم کننده های صندلی و سیستم های HVAC ، موتورهای BLDC Gear Motors راه حل های کارآمد و جمع و جور را ارائه می دهند.
• الکترونیک مصرفی: در لوازم خانگی با کیفیت بالا و ابزارهای برق ، موتورهای Gear BLDC طول عمر طولانی تر ، سر و صدای پایین تر و عملکرد بالاتر را ارائه می دهند.

vii انتخاب موتور دنده راست BLDC

انتخاب موتور دنده DC بدون برس درست یک گام مهم برای اطمینان از موفقیت یک برنامه است.

الزامات برنامه را تعریف کنید

ابتدا الزامات خاص برنامه را روشن کنید:

• گشتاور و سرعت مورد نیاز: اینها اساسی ترین پارامترها هستند که مستقیماً نسبت قدرت و دنده موتور را تعیین می کنند.
• چرخه وظیفه: عملکرد مداوم یا متناوب ، که بر افزایش دمای موتور و طول عمر تأثیر می گذارد.
• شرایط محیطی: عوامل محیطی مانند دمای عملیاتی ، رطوبت ، گرد و غبار و لرزش بر کلاس حفاظت موتور و انتخاب مواد تأثیر می گذارد.
• محدودیت های فضایی: آیا ابعاد فیزیکی موتور متناسب با فضای نصب است.
• الزامات دقیق: چقدر زیاد خواسته های برنامه برای موقعیت یابی دقت و تکرارپذیری است ، که این امر بر انتخاب عکس العمل گیربکس تأثیر می گذارد.

اندازه موتور

بر اساس گشتاور بار و نیازهای سرعت بار ، قدرت و گشتاور حرکتی مورد نیاز را محاسبه کنید. همچنین ، تطبیق بین اینرسی بار و بی تحرک روتور حرکتی را برای اطمینان از پاسخگویی و ثبات سیستم در نظر بگیرید.

انتخاب گیربکس

انتخاب نوع گیربکس مناسب (به عنوان مثال ، گیربکس سیاره ای) و تعیین نسبت دنده بهینه بسیار مهم است. همچنین لازم است کارآیی و واکنش شدید گیربکس را در نظر بگیرید ، به خصوص برای برنامه هایی که نیاز به کنترل حرکت با دقت بالا دارند.

سازگاری کنترل کننده/درایور

اطمینان حاصل کنید که موتور و گیربکس انتخاب شده با کنترل کننده/درایور الکترونیکی مناسب سازگار است. کنترل کننده مسئول تعدیل الکترونیکی موتور ، سرعت و کنترل موقعیت است.

هزینه در مقابل معاملات تجاری

در حالی که تمام الزامات فنی را برآورده می کند ، برای انتخاب مقرون به صرفه ترین راه حل نیز نیاز به تعادل هزینه و عملکرد است.

viii روندها و نوآوری های آینده

زمینه موتورهای دنده DC بدون برس به طور مداوم در حال تحول است ، با روندهای آینده از جمله:

• مینیاتوریزاسیون: با پیشرفت در علوم مواد و فناوری تولید ، موتورها و گیربکس ها ضمن حفظ یا حتی افزایش توان تولید ، کوچکتر و سبک تر می شوند.
• ادغام: راه حل های فشرده تر و بسیار یکپارچه تر و یکپارچه تر-درایور-راننده همه در یک به جریان اصلی تبدیل می شود و طراحی و نصب سیستم را ساده می کند.
• هوش: Motors Gear BLDC آینده سنسورها و الگوریتم های کنترل هوشمند بیشتری را برای فعال کردن نگهداری پیش بینی ، کنترل تطبیقی و سطوح بالاتر اتوماسیون ادغام می کند.
• بهره وری انرژی: دستیابی به راندمان انرژی بالاتر باعث بهینه سازی مداوم طرح های موتور و گیربکس برای کاهش از بین رفتن انرژی می شود.
• مواد جدید: استفاده از مواد جدید با کارایی بالا (به عنوان مثال ، آهنرباهای دائمی قوی تر ، مواد دنده ای مقاوم در برابر سایش) باعث افزایش بیشتر عملکرد حرکتی و طول عمر می شود.

ix پایان

موتورهای دنده DC بدون برس ، با راندمان بالا ، طول عمر طولانی ، دقت عالی و اندازه جمع و جور ، در صنعت و فناوری مدرن به راه حل های ضروری درایو تبدیل شده اند. آنها در صنایع مختلف کلیدی مانند روباتیک ، دستگاههای پزشکی ، اتوماسیون صنعتی ، هوافضا و خودرو ، پیشرفت تکنولوژیکی و نوآوری نقش اساسی دارند.

با پیشرفت فناوری ، موتورهای بدون برس DC همچنان به سمت مینیاتوریزاسیون ، ادغام و اطلاعاتی تکامل می یابند و اهمیت آنها در برنامه های با کارایی بالا در آینده به طور فزاینده ای برجسته می شود. درک عمیق و انتخاب مناسب از موتورهای دنده BLDC برای دستیابی به سیستم های مکانیکی کارآمد و قابل اعتماد بسیار مهم است. $
