موتورهای دنده بدون برس ولتاژ بالا

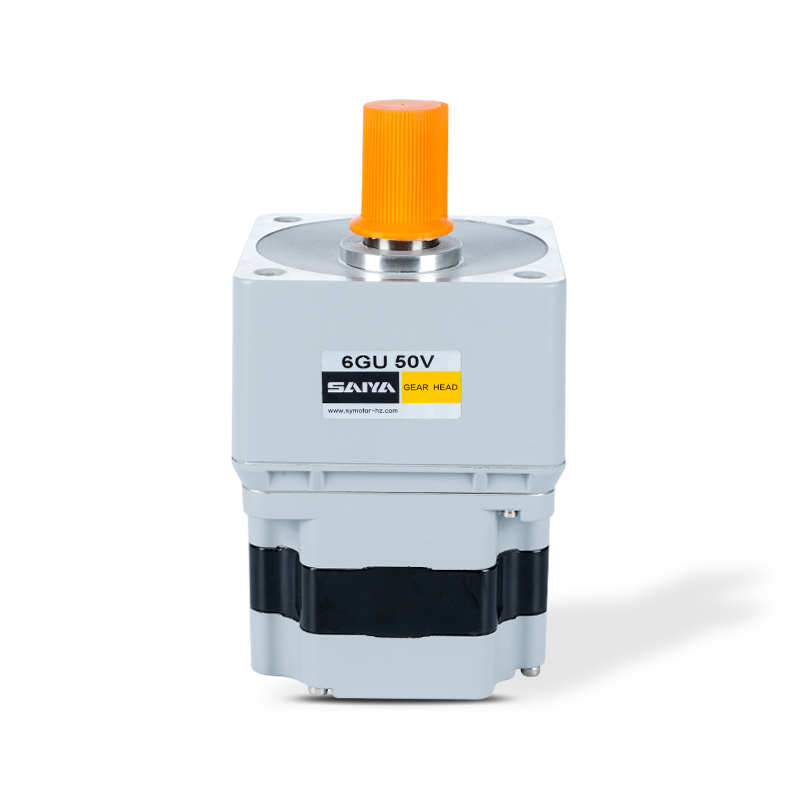

موتور دنده بدون برس 220V-230V

اندازه ولتاژ: 220-230V ， 60 mmx60mm-104mmx104mm

قدرت امتیاز: 10-400W

سرعت امتیاز: 3000 دور در دقیقه

جریان فعلی: 0.3-7.1a

گشتاور: 0.036-1.5n.m $ $ $

بدون مقاله قبلی | بعدی

+ تماس با ما + دانلود کاتالوگ ویدئوی محصول

کاربرد مساحت

ما یک شرکت فناوری پیشرفته هستیم که به تولید و فروش موتورهای کاهنده دنده AC، موتورهای کاهنده کوچک، کاهنده‌های سیاره‌ای مخصوص سروو موتور، موتورهای بدون جاروبک و بدون جاروبک DC و سایر محصولات اختصاص داده شده است.

مرتب سازی
روبات های خودکار
برش لیزر
دروازه کنترل دسترسی
نیروگاه فتوولتائیک
دستگاه های پزشکی
AGV

توضیحات محصول

موتور دنده بدون برس 220V-230VAC یک راه حل قوی و کارآمد است که برای برنامه های مختلف طراحی شده است که نیاز به کنترل حرکت دقیق و قابل اعتماد دارد. این موتور در محدوده ولتاژ 220 ولت تا 230 ولت کار می کند و آن را برای منبع تغذیه استاندارد مناسب می کند. ابعاد جمع و جور آن ، از 60mm x 60 mm تا 104mm x 104mm ، امکان ادغام آسان در محیط های محدود شده فضا را فراهم می آورد.

این موتور با داشتن توان تولید بین 10 و 400W ، قابلیت های عملکرد همه کاره را فراهم می کند. برای دستیابی به سرعت امتیاز 3000 دور در دقیقه ، اطمینان حاصل می شود که از عملکرد سریع و مداوم اطمینان حاصل می شود. قرعه کشی فعلی موتور از 0.3a تا 7.1a متغیر است و این نشانگر مصرف انرژی کارآمد آن نسبت به خروجی آن است.

خروجی گشتاور این موتور دنده بدون برس از 0.036n.m تا 1.5n.m متغیر است ، که به نیازهای مختلف گشتاور در برنامه های مختلف می رسد. این طیف گشتاور ، آن را برای کارهایی که به حرکات ملایم و نیرومندتر نیاز دارند ، ایده آل می کند.

موتور دنده بدون برس 220V-230VAC با راندمان بالا ، اندازه جمع و جور و عملکرد قابل اعتماد ترکیب می کند و آن را به یک انتخاب عالی برای اتوماسیون صنعتی ، روباتیک و سایر زمینه های دقیق محور تبدیل می کند. توانایی آن برای ارائه گشتاور و سرعت مداوم ضمن حفظ مصرف انرژی کم ، عملکرد بهینه و راندمان انرژی را تضمین می کند. $ $ $

پارامترهای موتور ولتاژ بالا

مدل	ولتاژ حرفهای	بسامد هرتز	قدرت دارای امتیاز حرف	جریان فعلی بوها	سرعت دور در دقیقه	گشتاور N.M	حفاظت درجه با منبت کاری کردن
S4BLD25-220GN	220-230	50/60	25	0.40	2500	0.10	44
S4BLD25-220GN	100-120	50/60	25	0.80	2500	0.10	44
S4BLD40-220GN	220-230	50/60	40	0.50	2500	0.15	44
S4BLD40-220GN	100-120	50/60	40	1.00	2500	0.15	44
S4BLD60-220GN	220-230	50/60	60	0.65	2500	0.23	44
S4BLD60-220GN	100-120	50/60	60	1.30	2500	0.23	44
S4BLD25-220GN	220-230	50/60	25	0.40	2500	0.10	44
S4BLD25-220GN	100-120	50/60	25	0.80	2500	0.10	44
S4BLD40-220GN	220-230	50/60	40	0.50	2500	0.15	44
S4BLD40-220GN	100-120	50/60	40	1.00	2500	0.15	44
S4BLD60-220GN	220-230	50/60	60	0.65	2500	0.23	44
S4BLD60-220GN	100-120	50/60	60	1.30	2500	0.23	44
S5BLD40-220GN	220-230	50/60	40	0.50	2500	0.15	44
S5BLD40-220GN	100-120	50/60	40	1.00	2500	0.15	44
S5BLD60-220GN	220-230	50/60	60	0.70	2500	0.23	44
S5BLD60-220GN	100-120	50/60	60	1.40	2500	0.23	44
S5BLD90-220GN	220-230	50/60	90	0.96	2500	0.34	44
S5BLD90-220GN	100-120	50/60	90	1.90	2500	0.34	44
S5BLD120-220GN	220-230	50/60	120	1.40	2500	0.46	44
S5BLD120-220GN	100-120	50/60	120	2.80	2500	0.46	44
S6BLD400-220GU	220-230	50/60	400	3.50	2500	1.50	44
S6BLD400-220GU	100-120	50/60	400	7.10	2500	1.50	44

ولتاژ ، برق و سرعت طبق درخواست وی تحت شرایط مجاز ابعاد قابل قبول سفارشی می شود. $ $ $

نوع

موتور ولتاژ بالا

نوع	مدل
نوع	شافت پین	شافت گرد
نوع سیم سرب	S2BLD10-220GN	S2BLD10-220A
	S2BLD15-220GN	S2BLD15-220A
	S2BLD25-220GN	S2BLD25-220A
	S4BLD25-220GN	S4BLD25-220A
	S4BLD40-220GN	S4BLD40-220A
	S4BLD60-220GN	S4BLD60-220A
	S5BLD40-220GU	S5BLD40-220A
	S5BLD60-220GU	S5BLD60-220A
	S5BLD60-220GU	S5BLD90-220A
	S5BLD120-220GU	S5BLD120-220A
	S6BLD400-110GU	S6BLD400-110A
	S6BLD400-220GU	S6BLD400-220A

چرخ دنده شافت موازی (جداگانه فروخته می شود)

نوع چرخ دنده	مدل دنده	نسبت دنده

عمر طولانی ● سر و صدای کم	2gn □ k 4gn □ k 5gu □ kb 6gu □ KB	3、3.6、5、6、7.5、9 、 12.5、15、18、25、30 36、50、60、75、90 100、120、150、180、200



	2GN10XK/4GN10XK/5GU10XK/6GU10XK (دنده اعشاری)

نسبت دنده را در کادر درون نام مدل وارد کنید. $ $ $

میز چرخ دنده ای

چرخ دنده و جعبه میانه را می توان به طور جداگانه فروخت.

نسبت دنده را در کادر () در نام مدل وارد کنید.

پس زمینه رنگی □ همان جهت چرخشی موتور را نشان می دهد در حالی که جهت چرخش دیگران برعکس است.

سرعت با تقسیم سرعت همزمان موتور با نسبت دنده محاسبه می شود. سرعت واقعی بسته به اندازه بار ، 20 ~ 2 ٪ کمتر از مقدار نمایش داده شده است.

برای کاهش سرعت فراتر از نسبت دنده در جدول ، یک چرخ دنده اعشاری (نسبت دنده: 10) را بین دنده و موتور وصل کنید. در این حالت ، گشتاور مجاز 3n · m. $ $ $ است

60 واحد گشتاور کمک هزینه: وارونه (N.M)/ BELOWSIDE (KGF.CM)

نسبت دنده	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
سرعت شافت خروجی	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
گشتاور کمک هزینه $ $ $	0.19	0.23	0.32	0.38	0.48	0.58	0.81	0.97	1.16	1.44	1.73	2.07	2.52	3.00	3.00	3.00	3.00	3.00	3.00	3.00	3.00

80 واحد گشتاور کمک هزینه: وارونه (N.M)/ Belowside (kgf.cm)

نسبت دنده	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
سرعت شافت خروجی	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
گشتاور کمک هزینه $ $ $	0.46	0.56	0.77	0.93	1.16	1.39	1.72	2.06	2.47	3.00	3.61	4.33	6.01	7.22	8.00	8.00	8.00	8.00	8.00	8.00	8.00

واحد گشتاور کمک هزینه 90 سری: وارونه (N.M)/ BELOWSIDE (KGF.CM)

نسبت دنده	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
سرعت شافت خروجی	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
گشتاور کمک هزینه $ $ $	0.92	1.10	1.54	1.86	2.32	2.78	3.44	4.12	4.94	6.00	7.22	8.66	12.0	14.4	18.0	19.9	20.0	20.0	20.0	20.0	20.0

104 واحد گشتاور کمک هزینه: وارونه (N.M)/ BELOWSIDE (KGF.CM)

نسبت دنده	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
سرعت شافت خروجی	833	694	500	416	333	277	200	167	139	100	83	69	50	42	33	28	25	21	17	14	12.5
گشتاور کمک هزینه $ $ $	3.09	3.71	5.16	6.17	7.74	9.28	11.62	3.94	16.73	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0

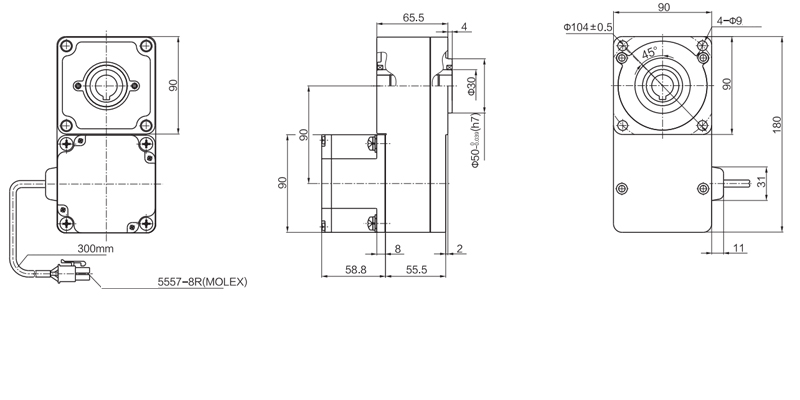

ابعاد 60 سری (واحد MM)

پیچ های نصب شده با چرخ دنده گنجانده شده است.

نوع سیم کشی سرب

وزن: موتور: 0.5 کیلوگرم در دنده: 0.48 کیلوگرم

مدل موتور

مدل دنده

نسبت دنده

بعد

Z2BLD25- □ GN

2gn □ k

3 ~ 18

25 ~ 200

نسبت دنده را در کادر (□) در نام مدل $ $ $ وارد کنید

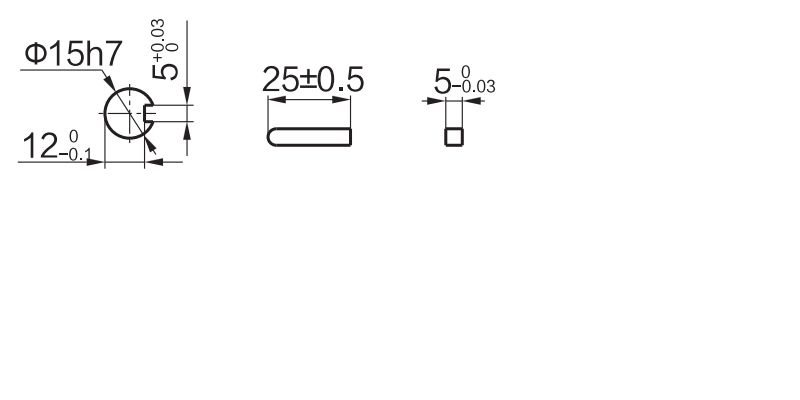

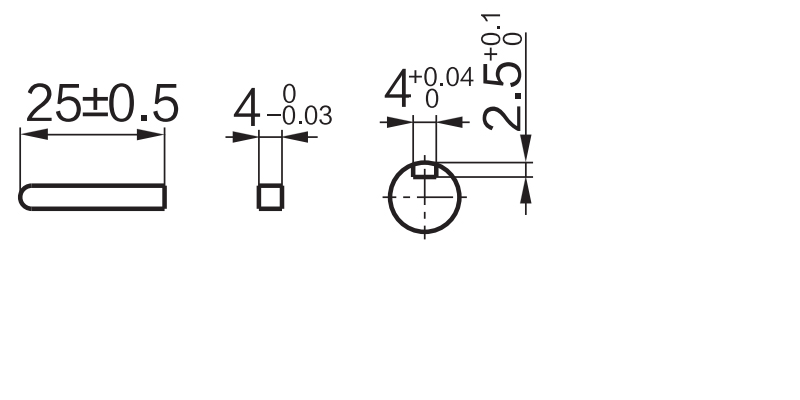

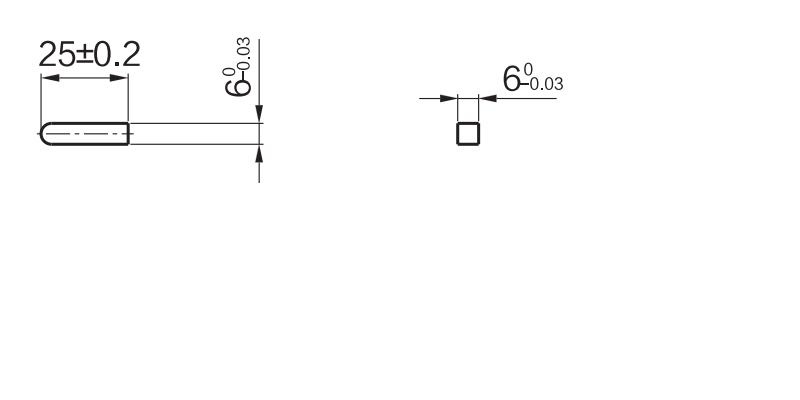

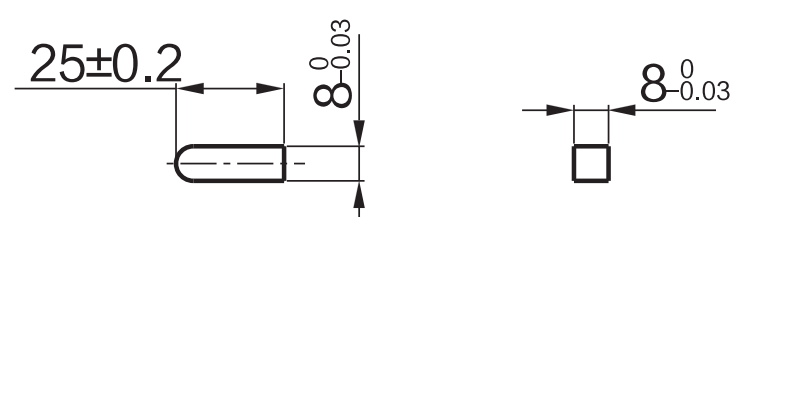

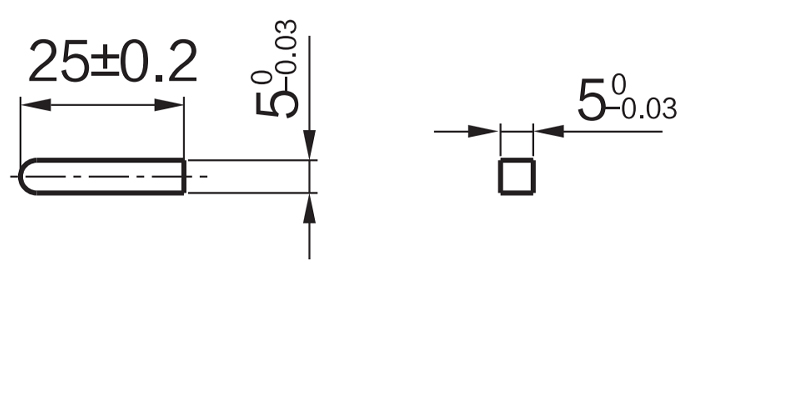

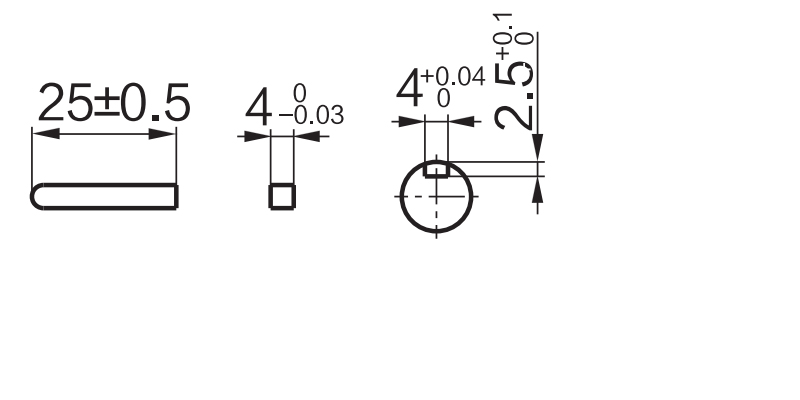

بخش شافت از نوع شفت گرد

به استثنای وزن و شکل موتور بخش شفت همانند نوع نوع شفت پین است.

چرخ دنده

می توان آن را به نوع شافت GN Pinion وصل کرد. 2gn10xk / وزن: 0.2 کیلوگرم $ $ $

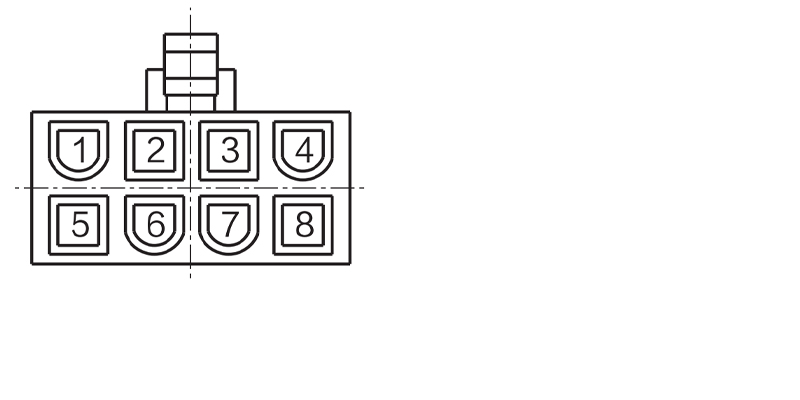

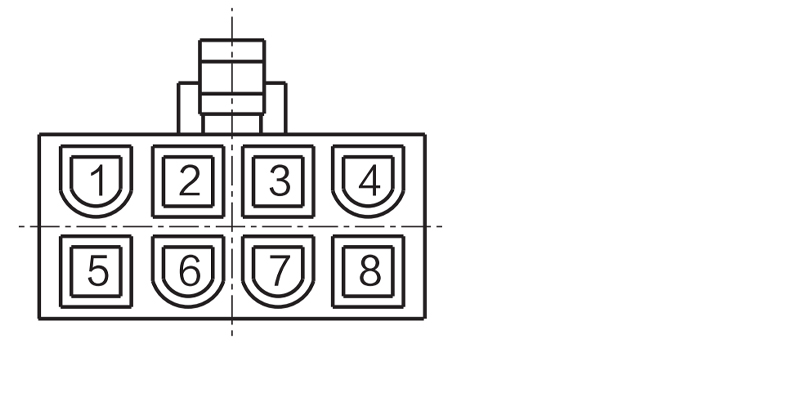

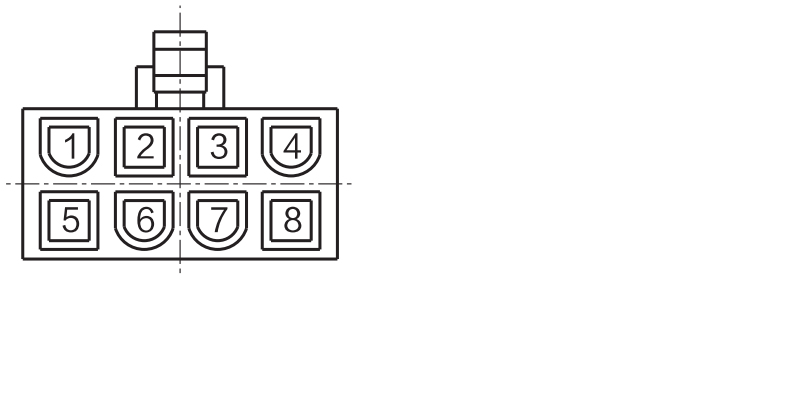

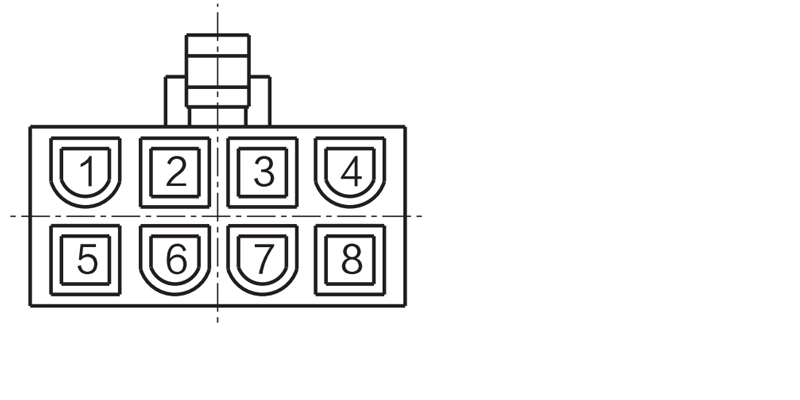

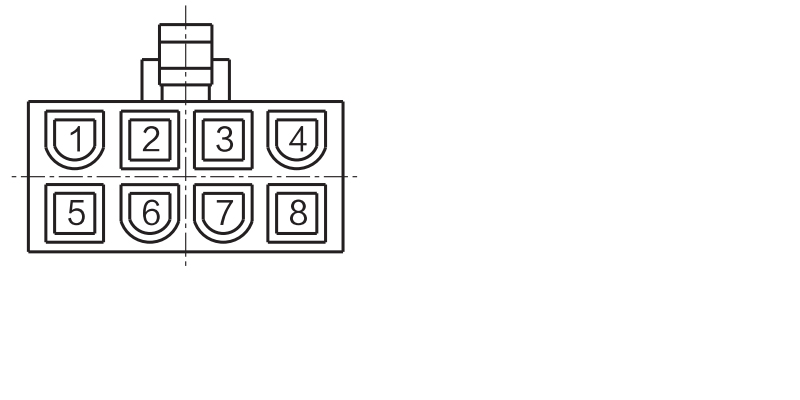

توضیحات سیگنال مربوط به سوراخ پلاگین حرفRIE

سوراخ	1	2	3	4
نشانه	تو	W	هرتز	چوگان
سوراخ	5	6	7	8
نشانه	حرفهای	GND	HW	VCC $ $ $

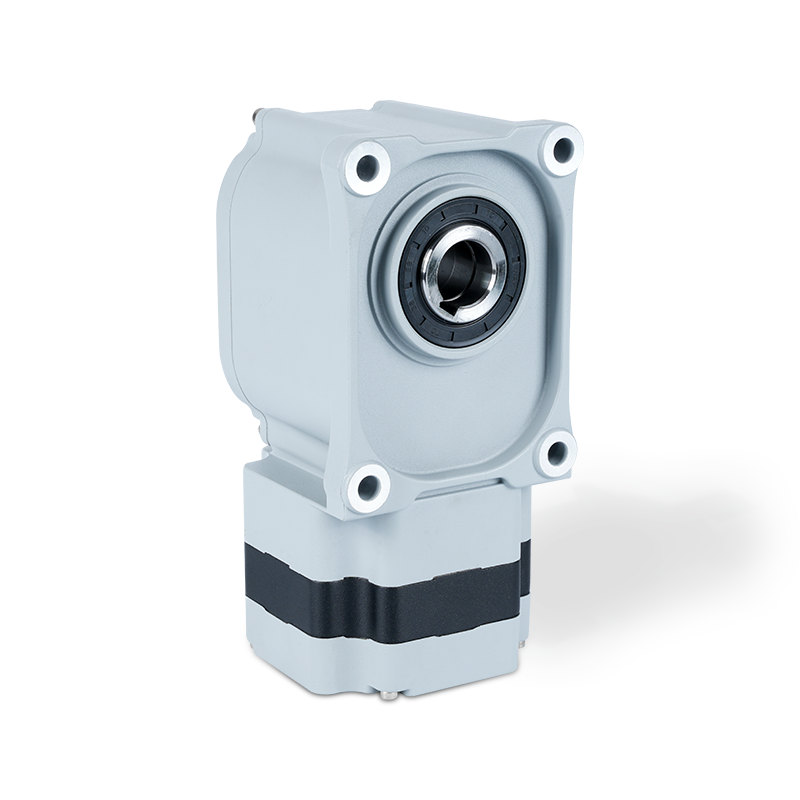

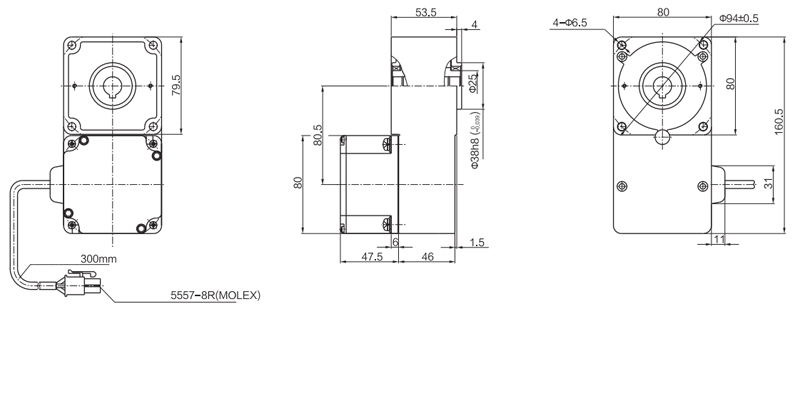

60 کاهش دهنده نوع فشار
