گیربکس سیاره ای مارپیچ

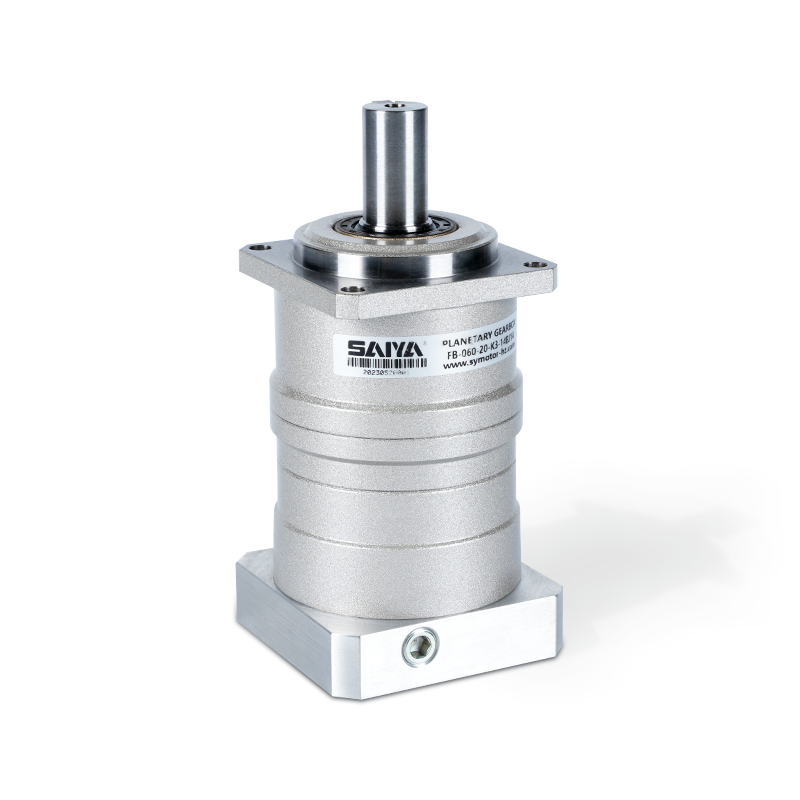

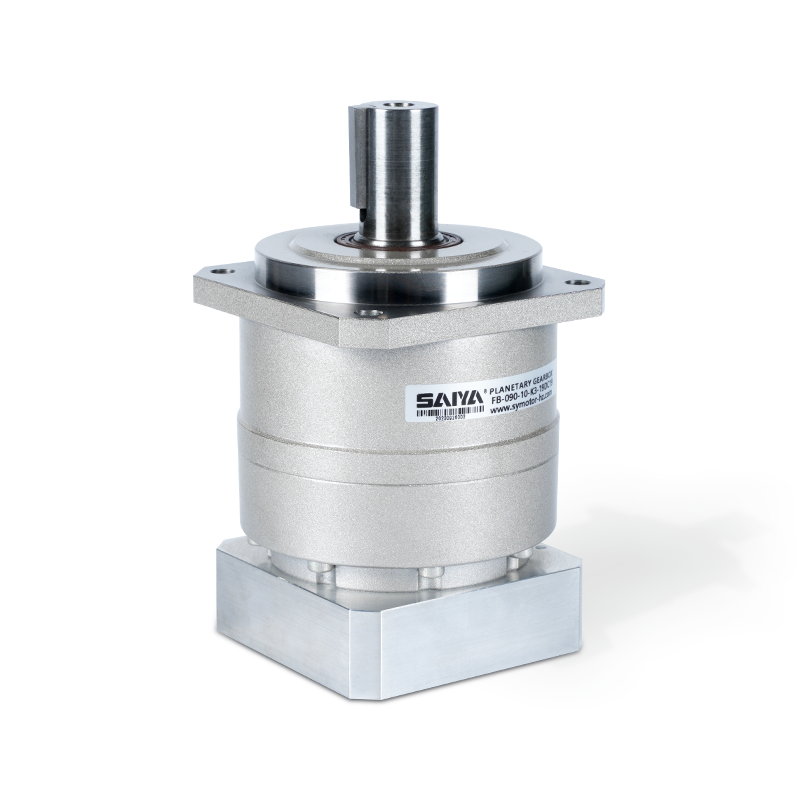

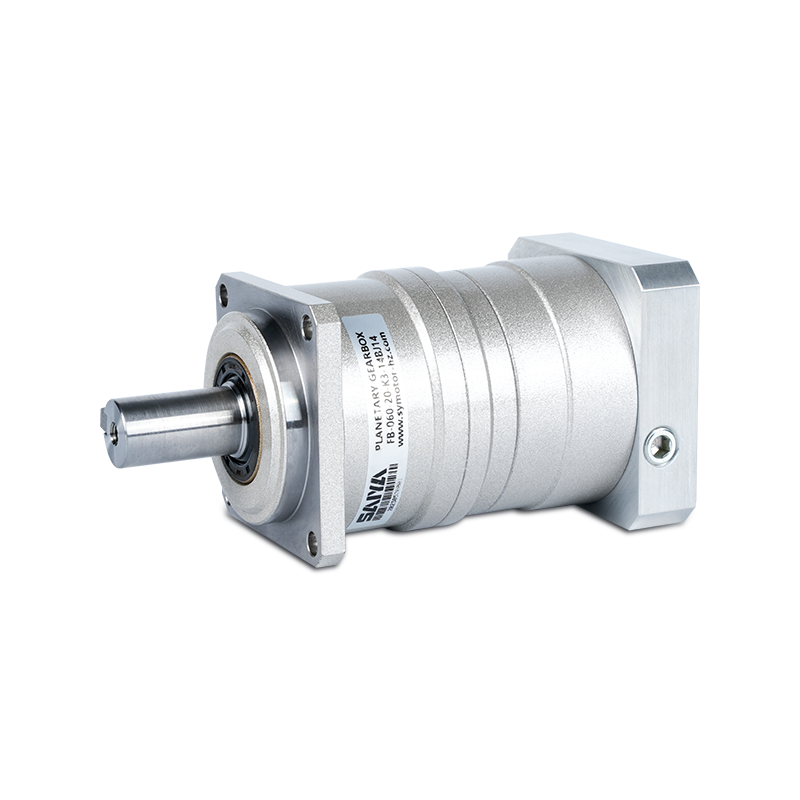

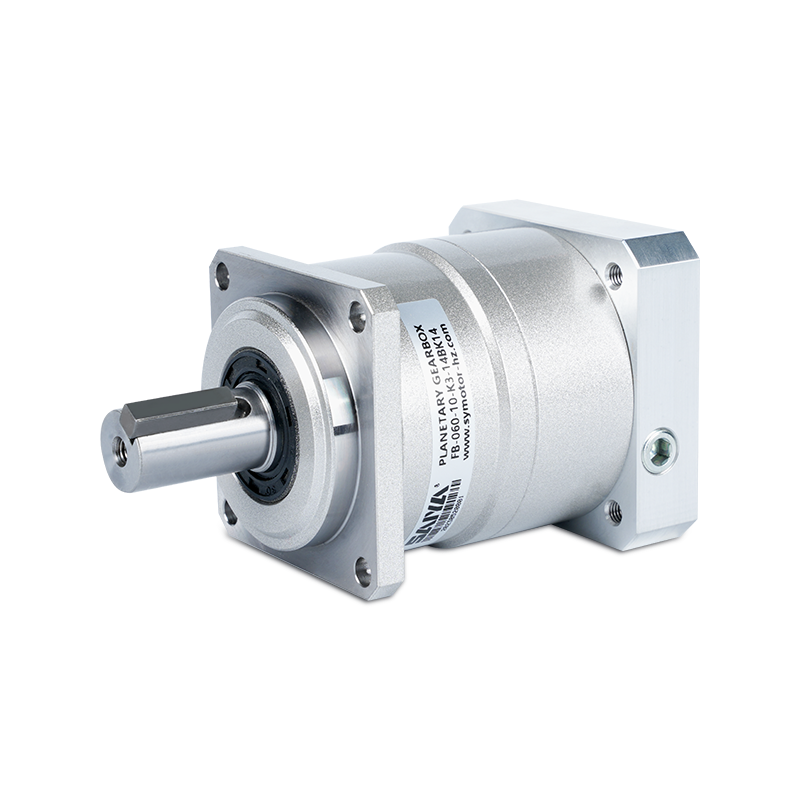

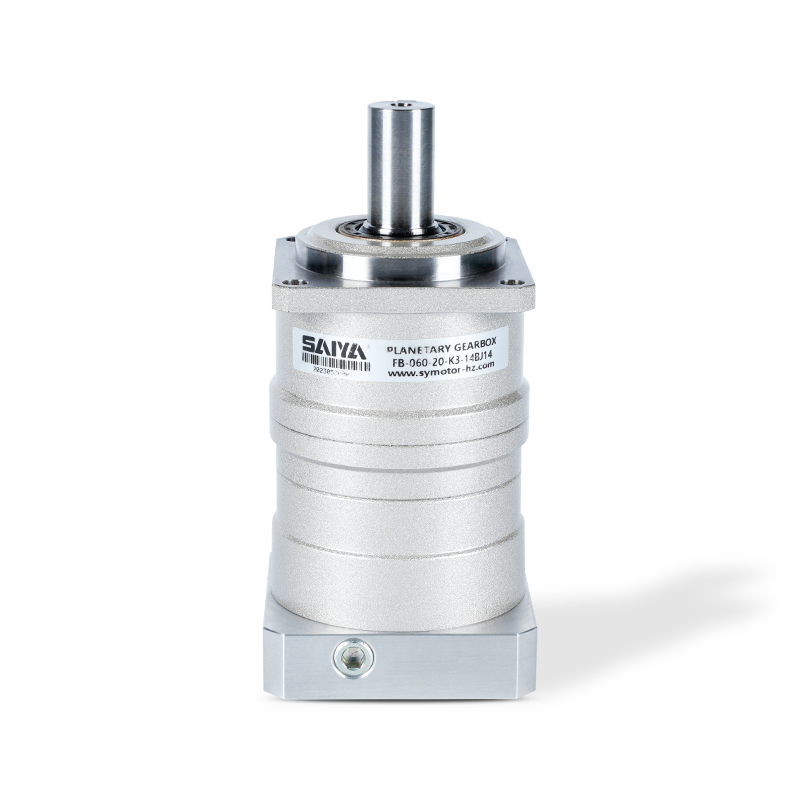

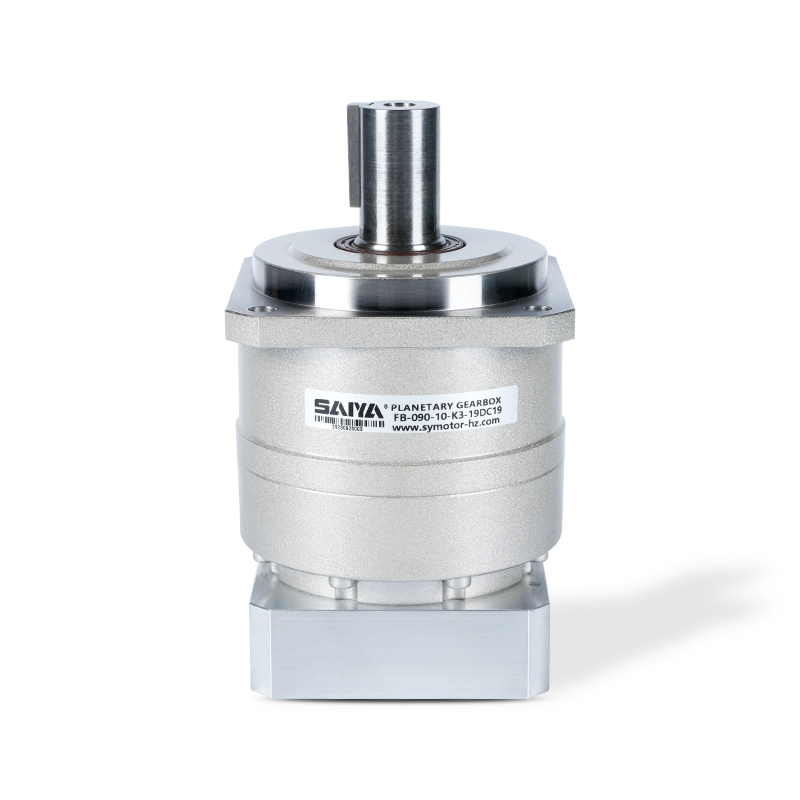

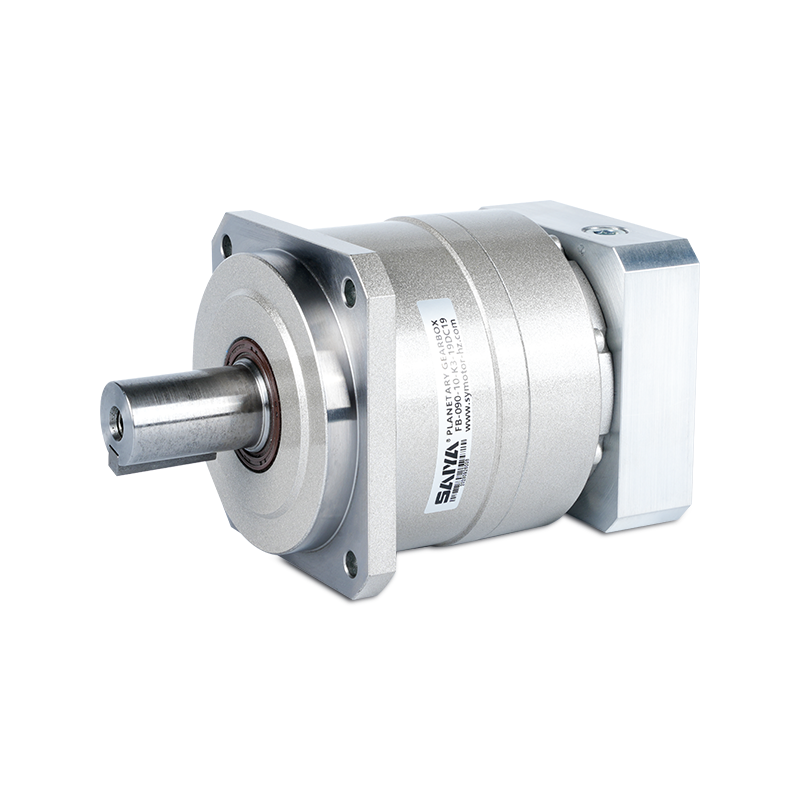

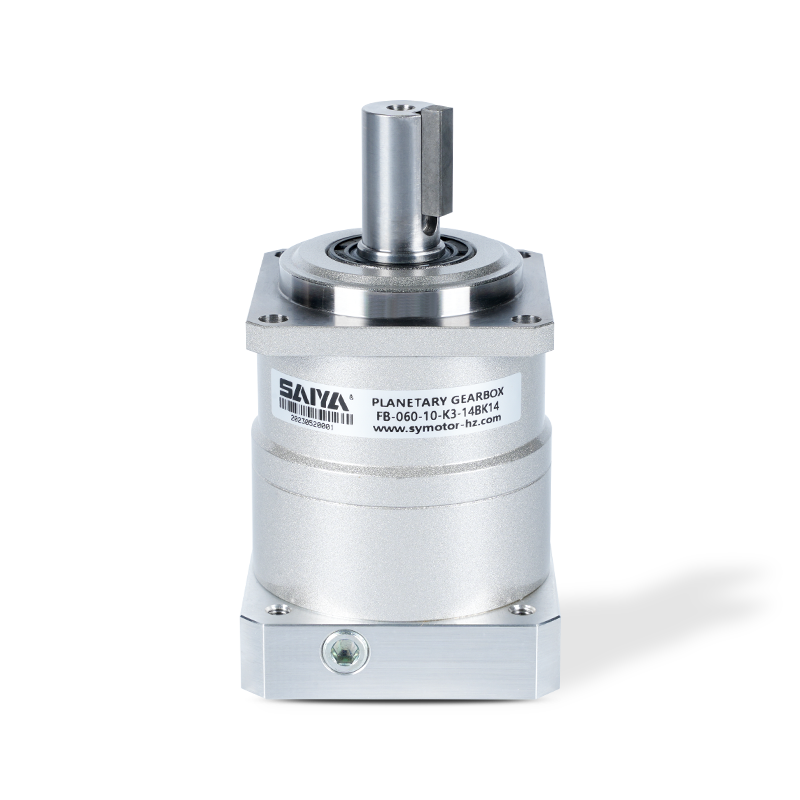

FB Series 60 90 115 142 180 220 گیربکس سیاره ای مارپیچ

سری دنده مارپیچ FB/خروجی فلنج مربع/دنده مارپیچ/نسبت کاهش: 3-100

ترخیص کالا از گمرک: 3-5 arcmin $ $ $

  • FB Series 60 90 115 142 180 220 گیربکس سیاره ای مارپیچ
  • FB Series 60 90 115 142 180 220 گیربکس سیاره ای مارپیچ
  • FB Series 60 90 115 142 180 220 گیربکس سیاره ای مارپیچ
  • FB Series 60 90 115 142 180 220 گیربکس سیاره ای مارپیچ
  • FB Series 60 90 115 142 180 220 گیربکس سیاره ای مارپیچ
  • FB Series 60 90 115 142 180 220 گیربکس سیاره ای مارپیچ
  • FB Series 60 90 115 142 180 220 گیربکس سیاره ای مارپیچ
  • FB Series 60 90 115 142 180 220 گیربکس سیاره ای مارپیچ
  • FB Series 60 90 115 142 180 220 گیربکس سیاره ای مارپیچ
قبلی   |   مقاله بعدی موجود نیست

+ تماس با ما + دانلود کاتالوگ ویدئوی محصول

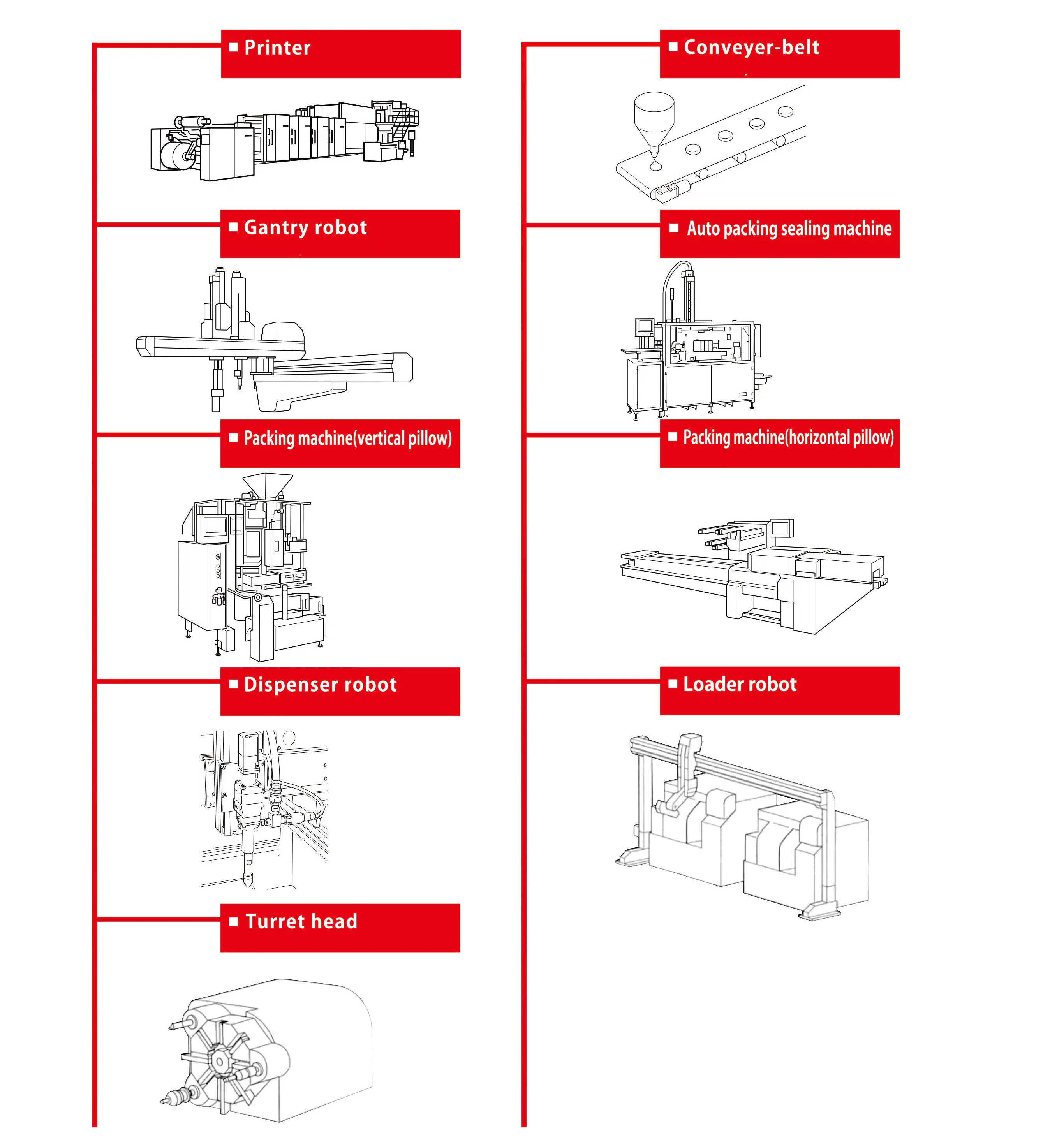

کاربرد مساحت
ما یک شرکت فناوری پیشرفته هستیم که به تولید و فروش موتورهای کاهنده دنده AC، موتورهای کاهنده کوچک، کاهنده‌های سیاره‌ای مخصوص سروو موتور، موتورهای بدون جاروبک و بدون جاروبک DC و سایر محصولات اختصاص داده شده است.

  • مرتب سازی

  • روبات های خودکار

  • برش لیزر

  • دروازه کنترل دسترسی

  • نیروگاه فتوولتائیک

  • دستگاه های پزشکی

  • AGV

توضیحات محصول

سری گیربکس های FB ، مشهور به دلیل دقت و قابلیت اطمینان آنها ، طیف گسترده ای از گزینه ها را با توجه به برنامه های مختلف صنعتی ارائه می دهد. این گیربکس ها با طراحی متمرکز بر کارآیی و عملکرد ، مجهز به چرخ دنده های مارپیچ هستند که عملکرد صاف و حداقل سطح سر و صدا را تضمین می کنند.

با داشتن پیکربندی خروجی فلنج مربع ، سری FB برای ارائه ادغام یکپارچه در تنظیمات ماشین آلات متنوع طراحی شده است. گنجاندن چرخ دنده های مارپیچ در این گیربکس ها باعث افزایش انتقال گشتاور می شود و در حالی که باعث کاهش عکس العمل می شود ، منجر به انتقال نیرو و افزایش کنترل بر تنظیم سرعت می شود.

یکی از ویژگی های قابل توجه سری FB ، دامنه همه کاره آن از نسبت دنده است که از 3-100K است. این انتخاب گسترده کاربران را قادر می سازد تا گیربکس را به نیازهای خاص خود متناسب کنند ، خواه شامل برنامه های پر سرعت باشد یا خواستار گشتاور نیاز داشته باشد. علاوه بر این ، گیربکس دامنه واکنش دقیق 3-5 قوس را ارائه می دهد و از موقعیت یابی دقیق و بازی حداقل در طول کار اطمینان می دهد.

چه در رباتیک ، اتوماسیون یا هر یک از محیط های صنعتی دیگر که دقت و قابلیت اطمینان از آن مهم است استفاده می شود ، سری FB Gearboxes به عنوان یک راه حل قابل اعتماد است. ساخت و ساز قوی آن ، همراه با فناوری پیشرفته دنده ، عملکرد و کارآیی طولانی مدت را تضمین می کند ، و آن را به یک انتخاب ترجیحی برای مهندسان و تولید کنندگان در سراسر جهان تبدیل می کند. $ $ $

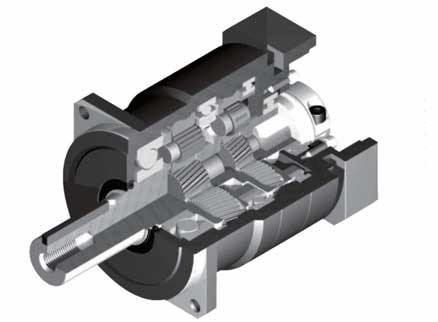

عمل آرام

چرخ دنده های مارپیچ در کاهش لرزش و سر و صدا نقش دارند.

با دقت بالا

عکس العمل استاندارد 5 دقیقه قوس است که برای کنترل دقیق ایده آل است.

استحکام و گشتاور بالا

استحکام بالا و گشتاور بالا توسط یاطاقان غلتک سوزن بدون سوزن بدست آمد.

اتصال آداپتور بوش

می تواند به هر موتور در سراسر جهان وصل شود.

بدون نشت گریس

راه حل عالی با استفاده از گریس ضد جداسازی ویسکوزیته بالا.

عاری از نگهداری

نیازی به جایگزینی گریس برای عمر واحد نیست.

FBجدید042 ※ 1 ※ 2 ※ 3 4 ※ 5 ※ 6 پوند 7 پوند
قاب
اندازه 		مرحله نسبت اسمی
گشتاور خروجی 		حداکثر
گشتاور خروجی 		گشتاور توقف اضطراری اسمی
سرعت ورودی 		حداکثر
سرعت ورودی 		مجاز
بار شعاعی 		مجاز
بار محوری
[NM] [NM] [NM] [RPM] [RPM] [n] [n]
42 1 تک 3 6 12 30 4000 8000 240 270
4 9 18 35 4000 8000 270 300
5 9 18 35 4000 8000 290 330
6 9 18 35 4000 8000 310 360
7 9 18 35 4000 8000 320 380
8 9 18 35 4000 8000 340 410
9 6 12 30 4000 8000 350 430
10 6 12 30 4000 8000 360 450
2 دو برابر 15 6 12 30 4000 8000 410 540
16 9 18 35 4000 8000 420 550
20 9 18 35 4000 8000 460 610
25 9 18 35 4000 8000 490 640
28 9 18 35 4000 8000 510 640
30 6 12 30 4000 8000 520 640
35 9 18 35 4000 8000 550 640
40 9 18 35 4000 8000 570 640
45 6 12 30 4000 8000 600 640
50 9 18 35 4000 8000 620 640
60 9 18 35 4000 8000 660 640
70 9 18 35 4000 8000 690 640
80 9 18 35 4000 8000 710 640
90 6 12 30 4000 8000 710 640
100 6 12 30 4000 8000 710 640

※ 8 ※ 9 10 ※
قاب اندازه مرحله نسبت حداکثر شعاعی بار حداکثر محوری بار وزن لحظه از بی تحرکی (≤φ8) لحظه از بی تحرکی (≤φ14)
[n] [n] [کیلوگرم] [kgcm²] [kgcm²]
42 1 مجرد 3 710 640 0.6 0.053 0.17
4 710 640 0.041 0.16
5 710 640 0.036 0.15
6 710 640 0.034 0.15
7 710 640 0.032 0.15
8 710 640 0.031 0.15
9 710 640 0.031 0.15
10 710 640 0.03 0.15
2
دو برابر 		15 710 640 0.7 0.035 جدید
16 710 640 0.038 一
20 710 640 0.034 جدید
25 710 640 0.034 جدید
28 710 640 0.038 一
30 710 640 0.03 一
35 710 640 0.034 جدید
40 710 640 0.03 一
45 710 640 0.034 一
50 710 640 0.03 جدید
60 710 640 0.03 جدید
70 710 640 0.03 جدید
80 710 640 0.03 一
90 710 640 0.03 一
100 710 640 0.03 -

1. با سرعت ورودی اسمی ، عمر خدمات 20،000 ساعت است.

2. حداکثر گشتاور هنگام شروع و توقف.

3. حداکثر گشتاور هنگام دریافت شوک (حداکثر 1.000 بار).

4. حداکثر سرعت ورودی متوسط.

5. حداکثر سرعت ورودی لحظه ای.

6. با این بار و سرعت ورودی اسمی ، عمر خدمات 20،000 ساعت خواهد بود. (اعمال شده در مرکز شافت خروجی ، در بار محوری 0)

7. با این بار و سرعت ورودی اسمی ، عمر خدمات 20،000 ساعت خواهد بود. (اعمال شده برای بلبرینگ سمت خروجی. در بار شعاعی 0)

8. حداکثر بار شعاعی که کاهش دهنده می تواند بپذیرد.

9. حداکثر بار محوری که کاهش دهنده می تواند بپذیرد.

10. وزن ممکن است کمی مدل به حالت متفاوت باشد. $ $ $

FBجدید060 ※ 1 ※ 2 ※ 3 4 ※ 5 ※ 6 پوند 7 پوند
قاب
اندازه 		مرحله نسبت اسمی
خروجی گشتاور 		حداکثر
خروجی گشتاور 		اضطراری
توقف گشتاور 		اسمی
ورودی سرعت 		حداکثر
ورودی سرعت 		مجاز
شعاعی بار 		مجاز
بار محوری
[NM] [NM] [NM] [RPM] [RPM] [n] [n]
060 1
مجرد 		3 18 35 80 3000 6000 430 310
4 27 50 100 3000 6000 470 360
5 27 50 100 3000 6000 510 390
6 27 50 100 3000 6000 540 430
7 27 50 100 3000 6000 570 460
8 27 50 100 3000 6000 600 480
9 18 35 80 3000 6000 620 510
10 18 35 80 3000 6000 640 530
2
دو برابر 		15 18 35 80 3000 6000 740 630
16 27 50 100 3000 6000 750 650
20 27 50 100 3000 6000 810 720
25 27 50 100 3000 6000 870 790
28 27 50 100 3000 6000 910 830
30 18 35 80 3000 6000 930 860
35 27 50 100 3000 6000 980 920
40 27 50 100 3000 6000 1000 970
45 18 35 80 3000 6000 1100 1000
50 27 50 100 3000 6000 1100 1100
60 27 50 100 3000 6000 1200 1100
70 27 50 100 3000 6000 1200 1100
80 27 50 100 3000 6000 1200 1100
90 18 35 80 3000 6000 1200 1100
100 18 35 80 3000 6000 1200 1100
FB-060 ※ 8 ※ 9 10 ※
قاب
اندازه 		مرحله نسبت حداکثر
بار شعاعی 		حداکثر
بار محوری 		وزن لحظه
از بی تحرکی
(≤φ8) 		لحظه
از بی تحرکی
(≤φ14) 		لحظه
اینرسی
(≤φ19)
[n] [n] [کیلوگرم] [kgcm²] [kgcm²] [kgcm²]
060 1
مجرد 		3 1200 1100 1.4 0.14 0.22 0.43
4 1200 1100 0.095 0.17 0.38
5 1200 1100 0.077 0.16 0.36
6 1200 1100 0.068 0.15 0.36
7 1200 1100 0.062 0.14 0.35
8 1200 1100 0.059 0.14 0.35
9 1200 1100 0.057 0.14 0.34
10 1200 1100 0.056 0.14 0.34
2
دو برابر 		15 1200 1100 1.6 0.055 0.14
16 1200 1100 0.057 0.14
20 1200 1100 0.054 0.13 一
25 1200 1100 0.053 0.13 一
28 1200 1100 0.055 0.14 一
30 1200 1100 0.049 0.13 -
35 1200 1100 0.053 0.13
40 1200 1100 0.049 0.13
45 1200 1100 0.053 0.13
50 1200 1100 0.049 0.13
60 1200 1100 0.049 0.13
70 1200 1100 0.049 0.13 一
80 1200 1100 0.049 0.13 一
90 1200 1100 0.049 0.13 一
100 1200 1100 0.049 0.13 一

1. با سرعت ورودی اسمی ، عمر خدمات 20،000 ساعت است.

2. حداکثر گشتاور هنگام شروع و توقف.

3. حداکثر گشتاور هنگام دریافت شوک (حداکثر 1.000 بار).

4. حداکثر سرعت ورودی متوسط.

5. حداکثر سرعت ورودی لحظه ای.

6. با این بار و سرعت ورودی اسمی ، عمر خدمات 20،000 ساعت خواهد بود. (اعمال شده در مرکز شافت خروجی ، در بار محوری 0)

7. با این بار و سرعت ورودی اسمی ، عمر خدمات 20،000 ساعت خواهد بود. (اعمال شده برای بلبرینگ سمت خروجی. در بار شعاعی 0)

8. حداکثر بار شعاعی که کاهش دهنده می تواند بپذیرد.

9. حداکثر بار محوری که کاهش دهنده می تواند بپذیرد.

10. وزن ممکن است کمی از مدل به حالت متفاوت باشد. $ $ $

FBجدید090 ※ 1 ※ 2 ※ 3 4 ※ 5 ※ 6 پوند 7 پوند
قاب
اندازه 		مرحله نسبت اسمی
خروجی گشتاور 		حداکثر
خروجی گشتاور 		اضطراری
توقف گشتاور 		اسمی
ورودی سرعت 		حداکثر
ورودی سرعت 		مجاز
شعاعی بار 		مجاز
محوری بار
[NM] [NM] [NM] [RPM] [RPM] [n] [n]
090 1
مجرد 		3 50 80 200 3000 6000 810 930
4 75 125 250 3000 6000 890 1100
5 75 125 250 3000 6000 960 1200
6 75 125 250 3000 6000 1000 1300
7 75 125 250 3000 6000 1100 1300
8 75 125 250 3000 6000 1100 1400
9 50 80 200 3000 6000 1200 1500
10 50 80 200 3000 6000 1200 1600
2
دو برابر 		15 50 80 200 3000 6000 1400 1900
16 75 125 250 3000 6000 1400 1900
20 75 125 250 3000 6000 1500 2100
25 75 125 250 3000 6000 1600 2200
28 75 125 250 3000 6000 1700 2200
30 50 80 200 3000 6000 1700 2200
35 75 125 250 3000 6000 1800 2200
40 75 125 250 3000 6000 1900 2200
45 50 80 200 3000 6000 2000 2200
50 75 125 250 3000 6000 2100 2200
60 75 125 250 3000 6000 2200 2200
70 75 125 250 3000 6000 2300 2200
80 75 125 250 3000 6000 2400 2200
90 50 80 200 3000 6000 2400 2200
100 50 80 200 3000 6000 2400 2200

FBجدید090 ※ 8 ※ 9 10 ※
قاب
اندازه 		مرحله نسبت حداکثر
شعاعی بار 		حداکثر
محوری بار 		وزن لحظه
از بی تحرکی
(≤φ8) 		لحظه
از بی تحرکی
(≤φ14) 		لحظه
اینرسی
(≤φ19) 		لحظه
اینرسی
(≤φ28)
[n] [n] [کیلوگرم] [kgcm² ] [kgcm²] [kgcm²] [kgcm²]
090 1
مجرد 		3 2400 2200 3.7 一 0.72 1.2 3.2
4 2400 2200 一 0.49 0.95 3.0
5 2400 2200 0.40 0.86 2.9
6 2400 2200 一 0.36 0.82 2.8
7 2400 2200 一 0.32 0.79 2.8
8 2400 2200 一 0.31 0.77 2.8
9 2400 2200 一 0.29 0.76 2.8
10 2400 2200 0.29 0.75 2.8
2
دو برابر 		15 2400 2200 4.2 0.13 0.28 0.72 一
16 2400 2200 0.15 0.30 0.74
20 2400 2200 0.13 0.28 0.72 一
25 2400 2200 0.12 0.28 0.71 一
28 2400 2200 0.14 0.29 0.73
30 2400 2200 0.10 0.25 0.70
35 2400 2200 0.12 0.27 0.71 一
40 2400 2200 0.099 0.25 0.70
45 2400 2200 0.12 0.27 0.71
50 2400 2200 0.098 0.25 0.69
60 2400 2200 0.098 0.25 0.69 一
70 2400 2200 0.097 0.25 0.69 一
80 2400 2200 0.097 0.25 0.69 -
90 2400 2200 0.097 0.25 0.69 一
100 2400 2200 0.097 0.25 0.69 -

1. با سرعت ورودی اسمی ، عمر خدمات 20،000 ساعت است.

2. حداکثر گشتاور هنگام شروع و توقف.

3. حداکثر گشتاور هنگام دریافت شوک (حداکثر 1.000 بار).

4. حداکثر سرعت ورودی متوسط.

5. حداکثر سرعت ورودی لحظه ای.

6. با این بار و سرعت ورودی اسمی ، عمر خدمات 20،000 ساعت خواهد بود. (اعمال شده در مرکز شافت خروجی ، در بار محوری 0)

7. با این بار و سرعت ورودی اسمی ، عمر خدمات 20،000 ساعت خواهد بود. (اعمال شده برای بلبرینگ سمت خروجی. در بار شعاعی 0)

8. حداکثر بار شعاعی که کاهش دهنده می تواند بپذیرد.

9. حداکثر بار محوری که کاهش دهنده می تواند بپذیرد.

10. وزن ممکن است کمی از مدل به حالت متفاوت باشد. $ $ $

FBجدید115 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
قاب
اندازه 		مرحله نسبت اسمی
خروجی گشتاور 		حداکثر
گشتاور خروجی 		اضطراری
توقف گشتاور 		اسمی
ورودی سرعت 		حداکثر
ورودی سرعت 		مجاز
شعاعی بار 		مجاز
محوری بار
[NM] [NM] [NM] [RPM] [ RPM] [n] [n]
115 1
مجرد 		3 120 225 500 3000 6000 1300 1500
4 120 330 625 3000 6000 1500 1700
5 180 330 625 3000 6000 1600 1900
6 180 330 625 3000 6000 1700 2000
7 180 330 625 3000 6000 1800 2100
8 180 330 625 3000 6000 1900 2300
9 120 225 500 3000 6000 1900 2400
10 120 225 500 3000 6000 2000 2500
2
دو برابر 		15 120 225 500 3000 6000 2300 3000
16 180 330 625 3000 6000 2300 3100
20 180 330 625 3000 6000 2500 3400
25 180 330 625 3000 6000 2700 3700
28 180 330 625 3000 6000 2800 3900
30 120 225 500 3000 6000 2900 3900
35 180 330 625 3000 6000 3000 3900
40 180 330 625 3000 6000 3200 3900
45 120 225 500 3000 6000 3300 3900
50 180 330 625 3000 6000 3400 3900
60 180 330 625 3000 6000 3600 3900
70 180 330 625 3000 6000 3800 3900
80 180 330 625 3000 6000 4000 3900
90 120 225 500 3000 6000 4200 3900
100 120 225 500 3000 6000 4300 3900

FBجدید115 ※ 8 ※ 9 ※ 10
قاب
اندازه 		مرحله نسبت حداکثر
بار شعاعی 		حداکثر
محوری بار 		وزن لحظه
اینرسی
(≤φ14) 		لحظه
اینرسی
(≤φ19) 		لحظه
اینرسی
(≤φ28) 		لحظه
اینرسی
(≤φ38)
[n] [n] [کیلوگرم] [kgcm²] [kgcm² ] [kgcm² ] [kgcm² ]
115 1
مجرد 		3 4300 3900 8 جدید 3.3 5.3 13
4 4300 3900 جدید 2.0 4.1 12
5 4300 3900 جدید 1.6 3.6 11
6 4300 3900 جدید 1.3 3.3 11
7 4300 3900 جدید 1.1 3.2 11
8 4300 3900 جدید 1.0 3.1 11
9 4300 3900 - 0.98 3.0 11
10 4300 3900 0.95 3.0 11
2
دو برابر 		15 4300 3900 8.9 0.43 0.86 2.8 一
16 4300 3900 0.48 0.92 2.9
20 4300 3900 0.40 0.83 2.8 一
25 4300 3900 0.38 0.82 2.8 一
28 4300 3900 0.44 0.88 2.8 一
30 4300 3900 0.29 0.74 2.7 一
35 4300 3900 0.37 0.81 2.7
40 4300 3900 0.28 0.73 2.7 一
45 4300 3900 0.37 0.80 2.7
50 4300 3900 0.28 0.73 2.7 一
60 4300 3900 0.28 0.73 2.7 一
70 4300 3900 0.28 0.73 2.7 一
80 4300 3900 0.28 0.73 2.7 一
90 4300 3900 0.27 0.73 2.7 一
100 4300 3900 0.27 0.73 2.7 -

1. با سرعت ورودی اسمی ، عمر خدمات 20،000 ساعت است.

2. حداکثر گشتاور هنگام شروع و توقف.

3. حداکثر گشتاور هنگام دریافت شوک (حداکثر 1.000 بار).

4. حداکثر سرعت ورودی متوسط.

5. حداکثر سرعت ورودی لحظه ای.

6. با این بار و سرعت ورودی اسمی ، عمر خدمات 20،000 ساعت خواهد بود. (اعمال شده در مرکز شافت خروجی ، در بار محوری 0)

7. با این بار و سرعت ورودی اسمی ، عمر خدمات 20،000 ساعت خواهد بود. (اعمال شده برای بلبرینگ سمت خروجی. در بار شعاعی 0)

8. حداکثر بار شعاعی که کاهش دهنده می تواند بپذیرد.

9. حداکثر بار محوری که کاهش دهنده می تواند بپذیرد.

10. وزن ممکن است کمی از مدل به حالت متفاوت باشد. $ $ $

FBجدید140 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
قاب
اندازه 		مرحله نسبت اسمی
خروجی گشتاور 		حداکثر
خروجی گشتاور 		اضطراری
توقف گشتاور 		اسمی
ورودی سرعت 		حداکثر
ورودی سرعت 		مجاز
بار شعاعی 		مجاز
بار محوری
[NM] [NM] [NM] [RPM] [RPM] [n] [n]
140 1
مجرد 		3 240 470 1000 2000 4000 3200 2400
4 240 700 1250 2000 4000 3500 2700
5 360 700 1250 2000 4000 3800 3000
6 360 700 1250 2000 4000 4000 3300
7 360 700 1250 2000 4000 4200 3500
8 360 700 1250 2000 4000 4400 3700
9 240 470 1000 2000 4000 4600 3900
10 240 470 1000 2000 4000 4700 4100
2
دو برابر 		15 240 470 1000 2000 4000 5400 4900
16 360 700 1250 2000 4000 5500 5000
20 360 700 1250 2000 4000 6000 5500
25 360 700 1250 2000 4000 6400 6100
28 360 700 1250 2000 4000 6700 6400
30 240 470 1000 2000 4000 6800 6600
35 360 700 1250 2000 4000 7200 7000
40 360 700 1250 2000 4000 7500 7500
45 240 470 1000 2000 4000 7800 7900
50 360 700 1250 2000 4000 8100 8200
60 360 700 1250 2000 4000 8600 8200
70 360 700 1250 2000 4000 9100 8200
80 360 700 1250 2000 4000 9100 8200
90 240 470 1000 2000 4000 9100 8200
100 240 470 1000 2000 4000 9100 8200

FBجدید140 ※ 8 ※ 9 ※ 10
قاب
اندازه 		مرحله نسبت حداکثر
شعاعی بار 		حداکثر
محوری بار 		وزن لحظه
اینرسی
(≤φ19) 		لحظه
اینرسی
(≤φ28) 		لحظه
اینرسی
(≤φ38) 		لحظه
اینرسی
(≤φ48)
[n] [n] [کیلوگرم] [kgcm² [kgcm²] [kgcm² [kgcm²]
140 1
مجرد 		3 9100 8200 16 一 12 20 42
4 9100 8200 一 7.5 15 37
5 9100 8200 5.8 14 36
6 9100 8200 4.9 13 35
7 9100 8200 一 4.1 12 34
8 9100 8200 一 3.8 12 34
9 9100 8200 一 3.6 11 34
10 9100 8200 3.5 11 34
2
دو برابر 		15 9100 8200 17 1.3 3.2 11
16 9100 8200 1.5 3.5 11 一
20 9100 8200 1.2 3.1 11 一
25 9100 8200 1.1 3.1 11 一
28 9100 8200 1.4 3.3 11 一
30 9100 8200 0.85 2.8 10 一
35 9100 8200 1.1 3.1 11 一
40 9100 8200 0.83 2.8 10 一
45 9100 8200 1.1 3.0 11 一
50 9100 8200 0.81 2.8 10
60 9100 8200 0.81 2.8 10 一
70 9100 8200 0.80 2.8 10 -
80 9100 8200 0.80 2.8 10 -
90 9100 8200 0.80 2.8 10 一
100 9100 8200 0.80 2.8 10 一

1. با سرعت ورودی اسمی ، عمر خدمات 20،000 ساعت است.

2. حداکثر گشتاور هنگام شروع و توقف.

3. حداکثر گشتاور هنگام دریافت شوک (حداکثر 1.000 بار).

4. حداکثر سرعت ورودی متوسط.

5. حداکثر سرعت ورودی لحظه ای.

6. با این بار و سرعت ورودی اسمی ، عمر خدمات 20،000 ساعت خواهد بود. (اعمال شده در مرکز شافت خروجی ، در بار محوری 0)

7. با این بار و سرعت ورودی اسمی ، عمر خدمات 20،000 ساعت خواهد بود. (اعمال شده برای بلبرینگ سمت خروجی. در بار شعاعی 0)

8. حداکثر بار شعاعی که کاهش دهنده می تواند بپذیرد.

9. حداکثر بار محوری که کاهش دهنده می تواند بپذیرد.

10. وزن ممکن است کمی از مدل به حالت متفاوت باشد. $ $ $

FBجدید180 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
قاب
اندازه 		مرحله نسبت اسمی
گشتاور خروجی 		حداکثر
گشتاور خروجی 		اضطراری
توقف گشتاور 		اسمی
ورودی سرعت 		حداکثر
ورودی سرعت 		مجاز
شعاعی بار 		مجاز
بار محوری
[NM] [NM] [NM] [RPM] [RPM] [n] [n]
180 1
مجرد 		3 500 970 2200 1500 3000 5600 4300
4 750 1400 2750 1500 3000 6200 4900
5 750 1400 2750 1500 3000 6700 5400
6 750 1400 2750 1500 3000 7100 5800
7 750 1400 2750 1500 3000 7400 6300
8 750 1400 2750 1500 3000 7800 6600
9 500 970 2200 1500 3000 8100 7000
10 500 970 2200 1500 3000 8400 7300
2
دو برابر 		15 500 970 2200 1500 3000 9600 8700
16 750 1400 2750 1500 3000 9800 8900
20 750 1400 2750 1500 3000 11000 9900
25 750 1400 2750 1500 3000 11000 11000
28 750 1400 2750 1500 3000 12000 11000
30 500 970 2200 1500 3000 12000 12000
35 750 1400 2750 1500 3000 13000 13000
40 750 1400 2750 1500 3000 13000 13000
45 500 970 2200 1500 3000 14000 14000
50 750 1400 2750 1500 3000 14000 14000
60 750 1400 2750 1500 3000 15000 14000
70 750 1400 2750 1500 3000 15000 14000
80 750 1400 2750 1500 3000 15000 14000
90 500 970 2200 1500 3000 15000 14000
100 500 970 2200 1500 3000 15000 14000

FB-180 ※ 8 ※ 9 ※ 10
قاب
اندازه 		مرحله نسبت حداکثر
شعاعی بار 		حداکثر
محوری بار 		وزن لحظه
اینرسی
(≤φ28) 		لحظه
اینرسی
(≤φ38) 		لحظه
اینرسی
(≤φ48) 		لحظه
اینرسی
(≤φ65)
[n] [ n] [کیلوگرم] [kgcm²] [kgcm² ] [kgcm² ] [kgcm² ]
180 1
مجرد 		3 15000 14000 36 一 44 66 130
4 15000 14000 一 28 50 110
5 15000 14000 一 22 44 100
6 15000 14000 一 18 41 100
7 15000 14000 一 16 38 99
8 15000 14000 一 15 37 97
9 15000 14000 一 14 36 97
10 15000 14000 14 36 96
2
دو برابر 		15 15000 14000 37 4.7 12 34
16 15000 14000 5.4 13 35
20 15000 14000 4.4 12 34 -
25 15000 14000 4.2 12 34 一
28 15000 14000 4.9 13 35
30 15000 14000 3.2 11 33 一
35 15000 14000 4.1 12 34
40 15000 14000 3.2 11 33
45 15000 14000 4.0 12 34
50 15000 14000 3.1 11 33
60 15000 14000 3.1 11 33 一
70 15000 14000 3.1 11 33 一
80 15000 14000 3.1 11 33 一
90 15000 14000 3.1 11 33 一
100 15000 14000 3.1 11 33

1. با سرعت ورودی اسمی ، عمر خدمات 20،000 ساعت است.

2. حداکثر گشتاور هنگام شروع و توقف.

3. حداکثر گشتاور هنگام دریافت شوک (حداکثر 1.000 بار).

4. حداکثر سرعت ورودی متوسط.

5. حداکثر سرعت ورودی لحظه ای.

6. با این بار و سرعت ورودی اسمی ، عمر خدمات 20،000 ساعت خواهد بود. (اعمال شده در مرکز شافت خروجی ، در بار محوری 0)

7. با این بار و سرعت ورودی اسمی ، عمر خدمات 20،000 ساعت خواهد بود. (اعمال شده برای بلبرینگ سمت خروجی. در بار شعاعی 0)

8. حداکثر بار شعاعی که کاهش دهنده می تواند بپذیرد.

9. حداکثر بار محوری که کاهش دهنده می تواند بپذیرد.

10. وزن ممکن است کمی از مدل به حالت متفاوت باشد. $ $ $

FBجدید220 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
قاب
اندازه 		مرحله نسبت اسمی
خروجی گشتاور 		حداکثر
خروجی گشتاور 		اضطراری
توقف گشتاور 		اسمی
ورودی سرعت 		حداکثر
ورودی سرعت 		مجاز
شعاعی بار 		مجاز
محوری بار
[NM] [NM] [NM] [RPM] [RPM] [n] [n]
220 1
مجرد 		3 1000 1600 4000 1000 2000 5800 6400
4 1500 2300 5000 1000 2000 6400 7200
5 1500 2300 5000 1000 2000 6900 7900
6 1500 2300 5000 1000 2000 7300 8600
7 1500 2300 5000 1000 2000 7700 9200
8 1500 2200 5000 1000 2000 8000 9700
9 1000 1900 4000 1000 2000 8400 10000
10 1000 1600 4000 1000 2000 8700 11000
2
دو برابر 		15 1000 1600 4000 1000 2000 9900 13000
16 1500 2300 5000 1000 2000 10000 13000
20 1500 2300 5000 1000 2000 11000 14000
25 1500 2300 5000 1000 2000 12000 14000
28 1500 2300 5000 1000 2000 12000 14000
30 1000 1600 4000 1000 2000 13000 14000
35 1500 2300 5000 1000 2000 13000 14000
40 1500 2300 5000 1000 2000 14000 14000
45 1000 1300 4000 1000 2000 14000 14000
50 1500 2300 5000 1000 2000 15000 14000
60 1500 2300 5000 1000 2000 15000 14000
70 1500 2300 5000 1000 2000 15000 14000
80 1500 1800 5000 1000 2000 15000 14000
90 1000 1300 4000 1000 2000 15000 14000
100 1000 1200 4000 1000 2000 15000 14000

FB-220 ※ 8 ※ 9 ※ 10
قاب
اندازه 		مرحله نسبت حداکثر
بار شعاعی 		حداکثر
محوری بار 		وزن لحظه
از بی تحرکی
(≤φ38) 		لحظه
از بی تحرکی
(≤φ48) 		لحظه
اینرسی
(≤φ65)
[n] [n] [کیلوگرم] [KGCM2] [kgcm² ] [kgcm²]
220 1
مجرد 		3 15000 14000 53 一 90 150
4 15000 14000 一 62 120
5 15000 14000 一 52 110
6 15000 14000 一 47 110
7 15000 14000 一 42 100
8 15000 14000 40 100
9 15000 14000 一 39 99
10 15000 14000 一 38 98
2
دو برابر 		15 15000 14000 54 14 36
16 15000 14000 16 37
20 15000 14000 14 35
25 15000 14000 14 35 一
28 15000 14000 15 36 一
30 15000 14000 12 34 一
35 15000 14000 13 35
40 15000 14000 12 33 一
45 15000 14000 13 35
50 15000 14000 12 33 一
60 15000 14000 12 33
70 15000 14000 12 33 一
80 15000 14000 12 33 一
90 15000 14000 12 33 一
100 15000 14000 12 33 -

1. با سرعت ورودی اسمی ، عمر خدمات 20،000 ساعت است.

2. حداکثر گشتاور هنگام شروع و توقف.

3. حداکثر گشتاور هنگام دریافت شوک (حداکثر 1.000 بار).

4. حداکثر سرعت ورودی متوسط.

5. حداکثر سرعت ورودی لحظه ای.

6. با این بار و سرعت ورودی اسمی ، عمر خدمات 20،000 ساعت خواهد بود. (اعمال شده در مرکز شافت خروجی ، در بار محوری 0)

7. با این بار و سرعت ورودی اسمی ، عمر خدمات 20،000 ساعت خواهد بود. (اعمال شده برای بلبرینگ سمت خروجی. در بار شعاعی 0)

8. حداکثر بار شعاعی که کاهش دهنده می تواند بپذیرد.

9. حداکثر بار محوری که کاهش دهنده می تواند بپذیرد.

10. وزن ممکن است کمی از مدل به حالت متفاوت باشد. $ $ $

+ پارامترهای دقیق محصول را درک کنید
محصولات مرتبط
نهادهای ذیصلاح
گواهینامه‌های متعدد
شرکت تولید هوشمند ژجیانگ سایا ، آموزشی ویبولیتین
تماس با ما
  • Upload

درباره ما
شرکت تولید هوشمند ژجیانگ سایا ، آموزشی ویبولیتین
Zhejiang Saiya Intelligent Manufacturing Co., Ltd. در سال ۲۰۰۹ با ۱۵ سال سابقه در صنعت تأسیس شد و یک شرکت با فناوری پیشرفته است که در تولید و فروش موتورهای دنده‌ای میکرو AC، موتورهای دنده‌ای AC کوچک، موتورهای دنده‌ای DC براشلس، موتورهای دنده‌ای DC بدون براش BLDC، گیربکس سیاره‌ای دقیق و غلتک موتور و غیره تخصص دارد. ما ... عمده فروشی چین FB Series 60 90 115 142 180 220 گیربکس سیاره ای مارپیچ تامین‌کنندگان و نصب شده/ODM FB Series 60 90 115 142 180 220 گیربکس سیاره ای مارپیچ تولیدکنندگان, موتورها و گیربکس‌های سایا به طور گسترده در ربات‌های صنعتی، لجستیک هوشمند، ماشین‌های انرژی نو، ربات‌های AGV و سایر زمینه‌های پیشرفته مورد استفاده قرار می‌گیرند. علاوه بر این، آنها نقش‌های حیاتی در فرآوری مواد غذایی، بسته‌بندی، نساجی، الکترونیک، تجهیزات پزشکی و ماشین‌آلات تخصصی ایفا می‌کنند و راه‌حل‌های مقرون‌به‌صرفه و متمایزی را برای صنایع مختلف ارائه می‌دهند. برای افزایش مزایای خود در تمایز و مقرون‌به‌صرفه بودن، ما شرکت بازرگانی خود، شرکت تجهیزات انتقال هانگژو سایا، با مسئولیت محدود، واقع در هانگژو، ژجیانگ، که در نزدیکی بنادر شانگهای و نینگبو قرار دارد، را داریم تا تجارت داخلی و خارجی را مدیریت کنیم، همراه با فروش و توزیع مستقیم، توزیع جهانی و پشتیبانی مشتری را تضمین می‌کند و راه‌حل‌های اقتصادی و قابل اعتماد سطح بالا را برای همه مشتریان خود ارائه می‌دهد.

فرهنگ سازمانی

معتبر، قابل اعتماد
کیفیت به طور طبیعی برجسته است.

ارزش‌های اصلی: توسعه خود و مراقبت از دیگران.

چشم انداز:در زمینه انتقال هوشمند به یک متخصص خدمات تبدیل شوید.

ماموریت ما:ارائه خدمات با کیفیت بالا و خلق ارزش برای مشتریان.

فلسفه خدمات:تلاش برای سعادت مادی و معنوی همه کارکنان و کمک به پیشرفت و توسعه جامعه بشری.

  • 2009

    تأسیس

  • 80+

    کارکنان

  • 5+

    خط تولید
خبر
