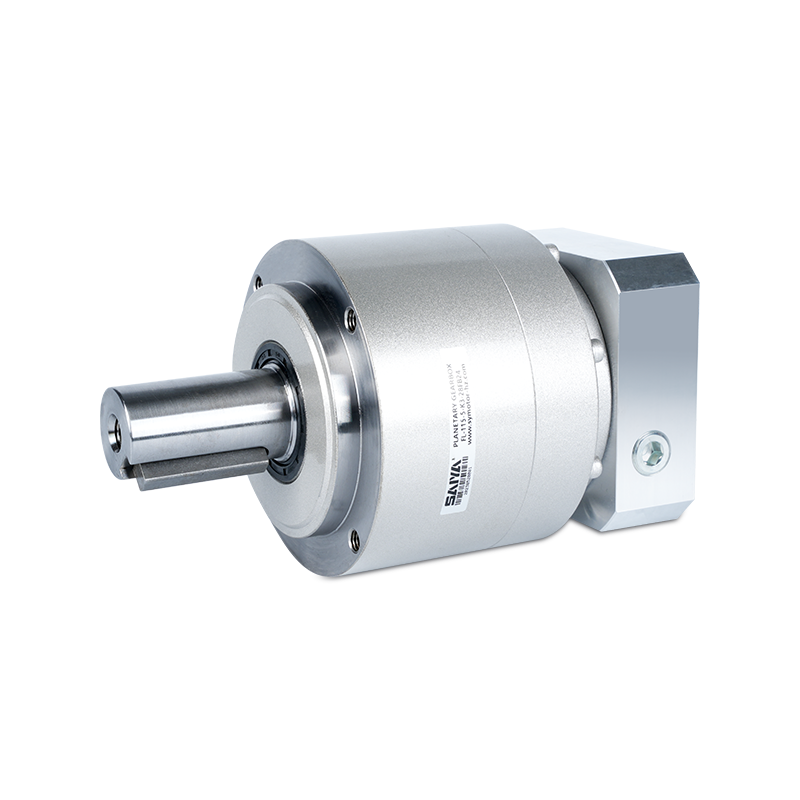

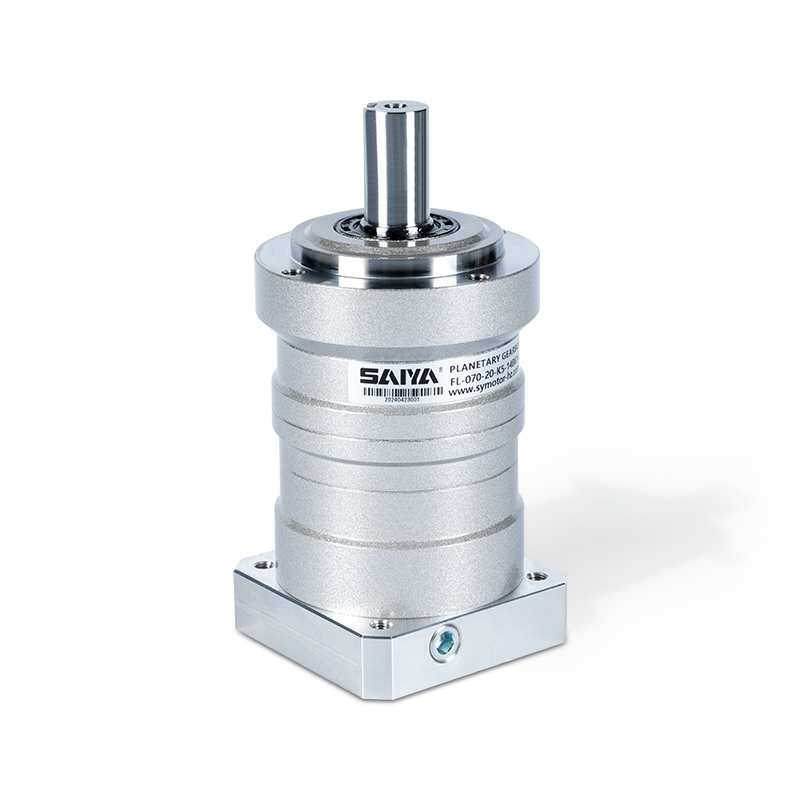

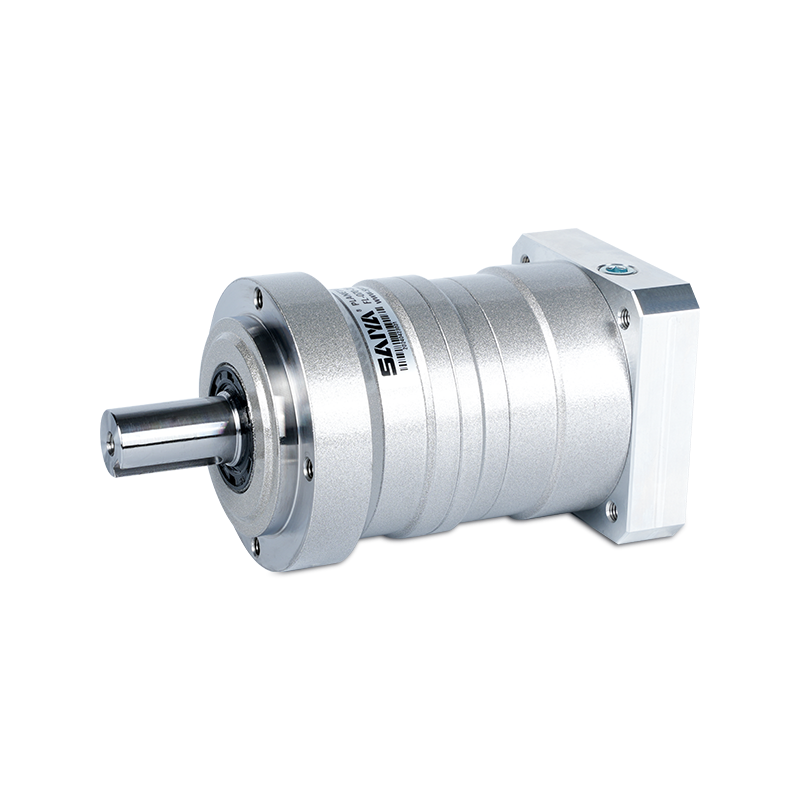

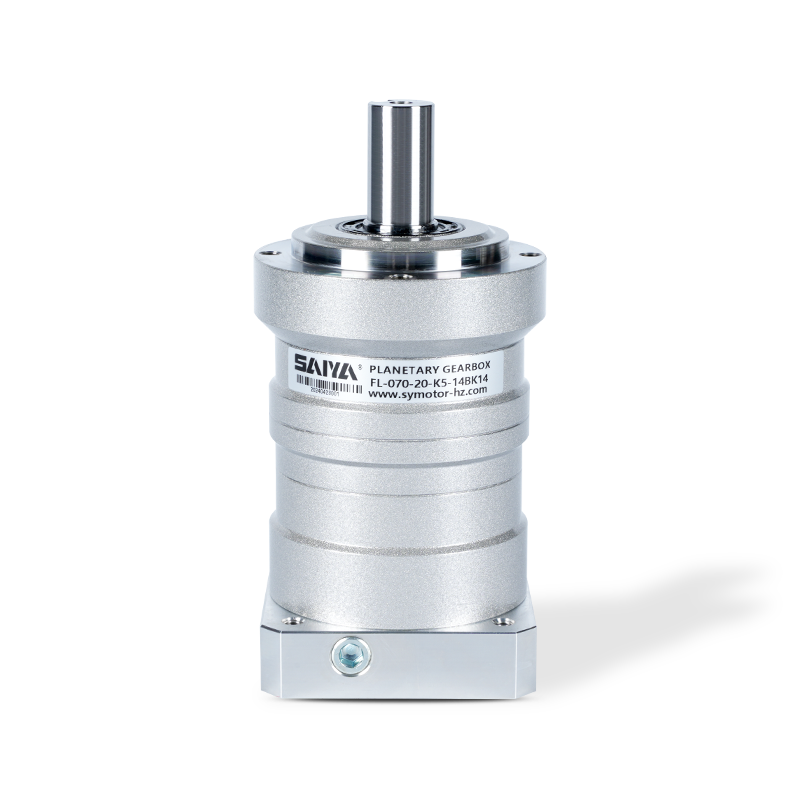

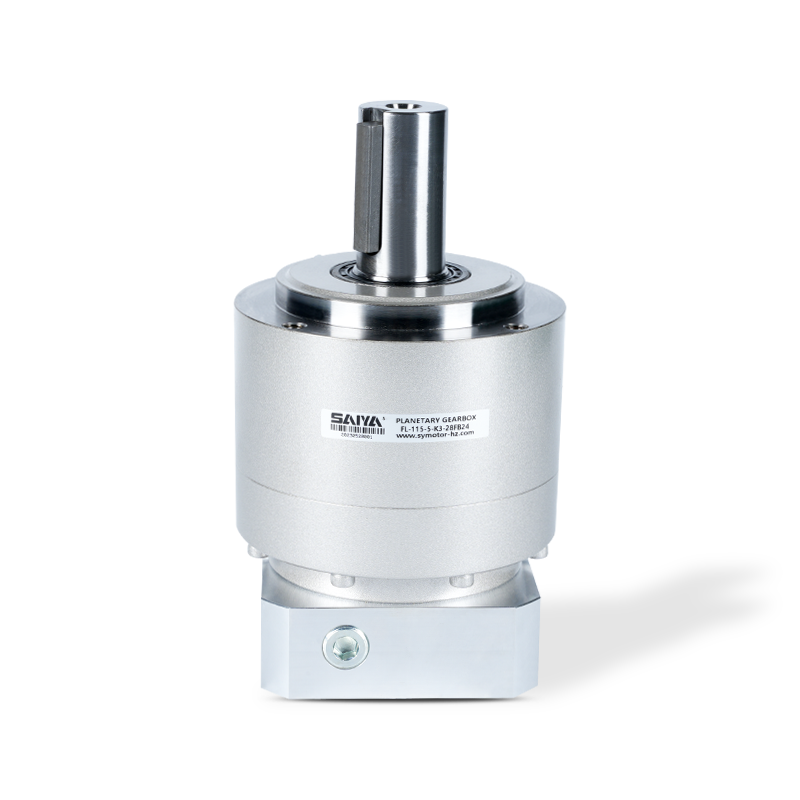

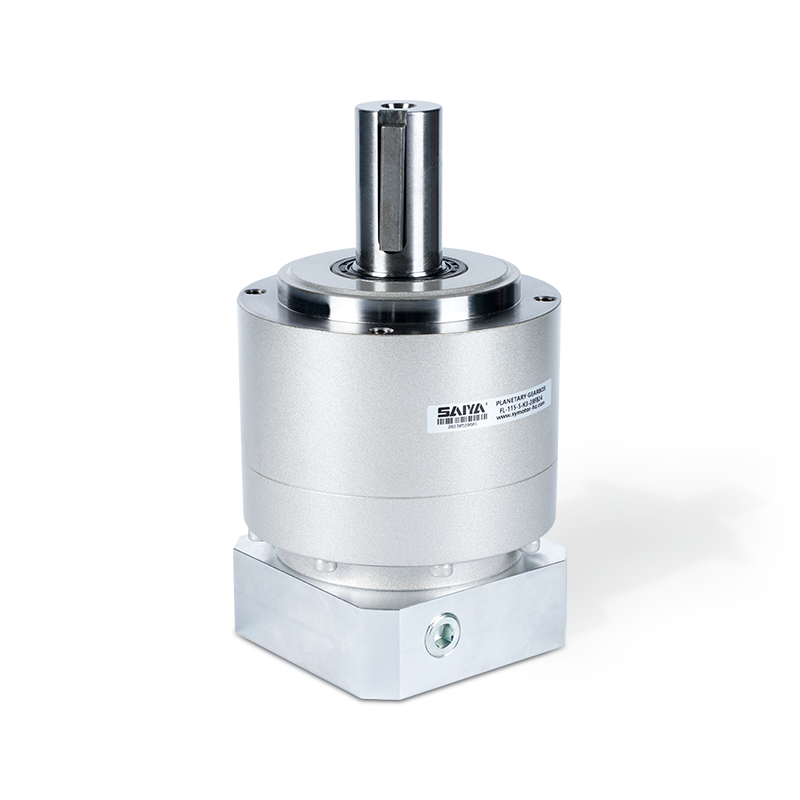

گیربکس سیاره ای مارپیچ

FL Series 60 90 115 142 180 220 گیربکس مارپیچی مارپیچ

سری دنده های مارپیچ FL/خروجی فلنج دایره ای/محدوده اندازه: 60-220 میلی متر

سطح: 1-2 سطح

قطر داخلی شافت ورودی: 14-19mma $ $ $

بدون مقاله قبلی | بعدی

+ تماس با ما + دانلود کاتالوگ ویدئوی محصول

کاربرد مساحت

ما یک شرکت فناوری پیشرفته هستیم که به تولید و فروش موتورهای کاهنده دنده AC، موتورهای کاهنده کوچک، کاهنده‌های سیاره‌ای مخصوص سروو موتور، موتورهای بدون جاروبک و بدون جاروبک DC و سایر محصولات اختصاص داده شده است.

مرتب سازی
روبات های خودکار
برش لیزر
دروازه کنترل دسترسی
نیروگاه فتوولتائیک
دستگاه های پزشکی
AGV

توضیحات محصول

گیربکس های سری FL راه حل های همه کاره را برای طیف گسترده ای از کاربردهای صنعتی ارائه می دهند ، که شامل طراحی دنده مارپیچ ، خروجی فلنج گرد و طیف گسترده ای از اندازه های 60 تا 220 میلی متر است. این گیربکس ها برای کارهایی که نیاز به انتقال قدرت دقیق و کارآمد در یک فضای جمع و جور دارند ، مناسب هستند.

یکی از ویژگی های قابل توجه سری FL ، قطر شافت ورودی آن از 14-19 میلی متر است که می تواند پیکربندی های مختلف موتور و ورودی های برق را در خود جای دهد. این سازگاری سازگاری با طیف گسترده ای از انواع موتور را تضمین می کند و باعث افزایش تطبیق پذیری گیربکس در محیط های مختلف صنعتی می شود.

ساخته شده از مواد با کیفیت بالا و ساخت دقیق ، سری FL با دوام است و به راحتی کار می کند. علاوه بر این ، طراحی جمع و جور آن امکان نصب و ادغام آسان در سیستم های موجود را فراهم می کند ، می تواند با انعطاف پذیری با گشتاور و سرعت مختلف سازگار باشد. چه در سیستم های انتقال ، میکسرها یا سایر ماشین آلات استفاده شود ، این گیربکس ها عملکرد قابل اعتماد را ارائه می دهند. $ $ $

FL-050			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
قاب اندازه	مرحله	نسبت	اسمی خروجی گشتاور	حداکثر خروجی گشتاور	اضطراری توقف گشتاور	اسمی ورودی سرعت	حداکثر ورودی سرعت	مجاز شعاعی بار	مجاز محوری بار
قاب اندازه	مرحله	نسبت	[NM]	[NM]	[NM]	[RPM]	[RPM]	[n]	[n]
050	1 مجرد	3	6	12	30	4000	8000	240	270
		4	9	18	35	4000	8000	270	300
		5	9	18	35	4000	8000	290	330
		6	9	18	35	4000	8000	310	360
		7	9	18	35	4000	8000	320	380
		8	9	18	35	4000	8000	340	410
		9	6	12	30	4000	8000	350	430
		10	6	12	30	4000	8000	360	450
	2 دو برابر	15	6	12	30	4000	8000	410	540
		16	9	18	35	4000	8000	420	550
		20	9	18	35	4000	8000	460	610
		25	9	18	35	4000	8000	490	640
		28	9	18	35	4000	8000	510	640
		30	6	12	30	4000	8000	520	640
		35	9	18	35	4000	8000	550	640
		40	9	18	35	4000	8000	570	640
		45	6	12	30	4000	8000	600	640
		50	9	18	35	4000	8000	620	640
		60	9	18	35	4000	8000	660	640
		70	9	18	35	4000	8000	690	640
		80	9	18	35	4000	8000	710	640
		90	6	12	30	4000	8000	710	640
		100	6	12	30	4000	8000	710	640

FL-050			※ 8	※ 9	10 ※
قاب اندازه	مرحله	نسبت	حداکثر شعاعی بار	حداکثر محوری بار	وزن	لحظه از بی تحرکی (≤φ8)	لحظه از بی تحرکی (≤φ14)
قاب اندازه	مرحله	نسبت	[n]	[n]	[کیلوگرم]	[ kgcm² ]	[kgcm²]
050	1 مجرد	3	710	640	0.7	0.053	0.091
		4	710	640		0.041	0.079
		5	710	640		0.036	0.074
		6	710	640		0.034	0.072
		7	710	640		0.032	0.071
		8	710	640		0.031	0.070
		9	710	640		0.031	0.069
		10	710	640		0.030	0.069
	2 دو برابر	15	710	640	0.8	0.035
		16	710	640		0.038
		20	710	640		0.034
		25	710	640		0.034
		28	710	640		0.038
		30	710	640		0.030
		35	710	640		0.034
		40	710	640		0.030
		45	710	640		0.034
		50	710	640		0.030
		60	710	640		0.030
		70	710	640		0.030	一
		80	710	640		0.030
		90	710	640		0.030	一
		100	710	640		0.030	一

1. با سرعت ورودی اسمی ، عمر خدمات 20،000 ساعت است.

2. حداکثر گشتاور هنگام شروع و توقف.

3. حداکثر گشتاور هنگام دریافت شوک (حداکثر 1.000 بار).

4. حداکثر سرعت ورودی متوسط.

5. حداکثر سرعت ورودی لحظه ای.

6. با این بار و سرعت ورودی اسمی ، عمر خدمات 20،000 ساعت خواهد بود. (اعمال شده در مرکز شافت خروجی ، در بار محوری 0)

7. با این بار و سرعت ورودی اسمی ، عمر خدمات 20،000 ساعت خواهد بود. (اعمال شده برای بلبرینگ سمت خروجی. در بار شعاعی 0)

8. حداکثر بار شعاعی که کاهش دهنده می تواند بپذیرد.

9. حداکثر بار محوری که کاهش دهنده می تواند بپذیرد.

10. وزن ممکن است کمی از مدل به حالت متفاوت باشد. $ $ $

FL-070			※ 1	※ 2	※ 3	4 ※	5 ※	6 پوند	※ 7
قاب اندازه	مرحله	نسبت	اسمی خروجی گشتاور	حداکثر خروجی گشتاور	اضطراری توقف گشتاور	اسمی ورودی سرعت	حداکثر ورودی سرعت	مجاز شعاعی بار	مجاز محوری بار
			[NM]	[NM]	[NM]	[RPM]	[RPM]	[n]	[n]
070	1 مجرد	3	18	35	80	3000	6000	430	310
		4	27	50	100	3000	6000	470	360
		5	27	50	100	3000	6000	510	390
		6	27	50	100	3000	6000	540	430
		7	27	50	100	3000	6000	570	460
		8	27	50	100	3000	6000	600	480
		9	18	35	80	3000	6000	620	510
		10	18	35	80	3000	6000	640	530
	2 دو برابر	15	18	35	80	3000	6000	740	630
		16	27	50	100	3000	6000	750	650
		20	27	50	100	3000	6000	810	720
		25	27	50	100	3000	6000	870	790
		28	27	50	100	3000	6000	910	830
		30	18	35	80	3000	6000	930	860
		35	27	50	100	3000	6000	980	920
		40	27	50	100	3000	6000	1000	970
		45	18	35	80	3000	6000	1100	1000
		50	27	50	100	3000	6000	1100	1100
		60	27	50	100	3000	6000	1200	1100
		70	27	50	100	3000	6000	1200	1100
		80	27	50	100	3000	6000	1200	1100
		90	18	35	80	3000	6000	1200	1100
		100	18	35	80	3000	6000	1200	1100

FL-070			※ 8	※ 9	※ 10
قاب اندازه	مرحله	نسبت	حداکثر شعاعی بار	حداکثر محوری بار	وزن	لحظه از بی تحرکی (≤φ8)	لحظه از بی تحرکی (≤φ14)	لحظه از بی تحرکی (≤φ19)
			[n]	[n]	[کیلوگرم]	[kgcm²]	[kgcm²]	[kgcm²]
070	1 مجرد	3	1200	1100	1.5	0.14	0.22	0.43
		4	1200	1100		0.095	0.17	0.38
		5	1200	1100		0.077	0.16	0.36
		6	1200	1100		0.068	0.15	0.36
		7	1200	1100		0.062	0.14	0.35
		8	1200	1100		0.059	0.14	0.35
		9	1200	1100		0.057	0.14	0.34
		10	1200	1100		0.056	0.14	0.34
	2 دو برابر	15	1200	1100	1.7	0.055	0.14
		16	1200	1100		0.057	0.14	一
		20	1200	1100		0.054	0.13
		25	1200	1100		0.053	0.13
		28	1200	1100		0.055	0.14
		30	1200	1100		0.049	0.13	一
		35	1200	1100		0.053	0.13	一
		40	1200	1100		0.049	0.13
		45	1200	1100		0.053	0.13
		50	1200	1100		0.049	0.13
		60	1200	1100		0.049	0.13	一
		70	1200	1100		0.049	0.13	一
		80	1200	1100		0.049	0.13
		90	1200	1100		0.049	0.13
		100	1200	1100		0.049	0.13

1. با سرعت ورودی اسمی ، عمر خدمات 20،000 ساعت است.

2. حداکثر گشتاور هنگام شروع و توقف.

3. حداکثر گشتاور هنگام دریافت شوک (حداکثر 1.000 بار).

4. حداکثر سرعت ورودی متوسط.

5. حداکثر سرعت ورودی لحظه ای.

6. با این بار و سرعت ورودی اسمی ، عمر خدمات 20،000 ساعت خواهد بود. (اعمال شده در مرکز شافت خروجی ، در بار محوری 0)

7. با این بار و سرعت ورودی اسمی ، عمر خدمات 20،000 ساعت خواهد بود. (اعمال شده برای بلبرینگ سمت خروجی. در بار شعاعی 0)

8. حداکثر بار شعاعی که کاهش دهنده می تواند بپذیرد.

9. حداکثر بار محوری که کاهش دهنده می تواند بپذیرد.

10. وزن ممکن است کمی از مدل به حالت متفاوت باشد. $ $ $

FL-090			※ 1	※ 2	※ 3	4 ※	5 ※	6 پوند	※ 7
قاب اندازه	مرحله	نسبت	اسمی خروجی گشتاور	حداکثر خروجی گشتاور	اضطراری توقف گشتاور	اسمی ورودی سرعت	حداکثر ورودی سرعت	مجاز شعاعی بار	مجاز محوری بار
قاب اندازه	مرحله	نسبت	[NM]	[NM]	[NM]	[ RPM]	[RPM]	[n]	[n]
090	1 مجرد	3	50	80	200	3000	6000	810	930
		4	75	125	250	3000	6000	890	1100
		5	75	125	250	3000	6000	960	1200
		6	75	125	250	3000	6000	1000	1300
		7	75	125	250	3000	6000	1100	1300
		8	75	125	250	3000	6000	1100	1400
		9	50	80	200	3000	6000	1200	1500
		10	50	80	200	3000	6000	1200	1600
	2 دو برابر	15	50	80	200	3000	6000	1400	1900
		16	75	125	250	3000	6000	1400	1900
		20	75	125	250	3000	6000	1500	2100
		25	75	125	250	3000	6000	1600	2200
		28	75	125	250	3000	6000	1700	2200
		30	50	80	200	3000	6000	1700	2200
		35	75	125	250	3000	6000	1800	2200
		40	75	125	250	3000	6000	1900	2200
		45	50	80	200	3000	6000	2000	2200
		50	75	125	250	3000	6000	2100	2200
		60	75	125	250	3000	6000	2200	2200
		70	75	125	250	3000	6000	2300	2200
		80	75	125	250	3000	6000	2400	2200
		90	50	80	200	3000	6000	2400	2200
		100	50	80	200	3000	6000	2400	2200

FL-090			※ 8	※ 9	※ 10
قاب اندازه	مرحله	نسبت	حداکثر شعاعی بار	حداکثر محوری بار	وزن	لحظه از بی تحرکی (≤φ8)	لحظه از بی تحرکی (≤φ14)	لحظه از بی تحرکی (≤φ19)	لحظه از بی تحرکی (≤φ28)
			[n]	[n]	[کیلوگرم]	[kgcm² ]	[kgcm² ]	[kgcm² ]	[ kgcm² ]
090	1 مجرد	3	2400	2200	3.5		0.72	1.2	3.2
		4	2400	2200		一	0.49	0.95	3.0
		5	2400	2200			0.40	0.86	2.9
		6	2400	2200		一	0.36	0.82	2.8
		7	2400	2200			0.32	0.79	2.8
		8	2400	2200		一	0.31	0.77	2.8
		9	2400	2200		一	0.29	0.76	2.8
		10	2400	2200			0.29	0.75	2.8
	2 دو برابر	15	2400	2200	4	0.13	0.28	0.72
		16	2400	2200		0.15	0.30	0.74
		20	2400	2200		0.13	0.28	0.72
		25	2400	2200		0.12	0.28	0.71	一
		28	2400	2200		0.14	0.29	0.73
		30	2400	2200		0.10	0.25	0.70	一
		35	2400	2200		0.12	0.27	0.71
		40	2400	2200		0.099	0.25	0.70
		45	2400	2200		0.12	0.27	0.71
		50	2400	2200		0.098	0.25	0.69
		60	2400	2200		0.098	0.25	0.69	一
		70	2400	2200		0.097	0.25	0.69	一
		80	2400	2200		0.097	0.25	0.69
		90	2400	2200		0.097	0.25	0.69	一
		100	2400	2200		0.097	0.25	0.69	一

1. با سرعت ورودی اسمی ، عمر خدمات 20،000 ساعت است.

2. حداکثر گشتاور هنگام شروع و توقف.

3. حداکثر گشتاور هنگام دریافت شوک (حداکثر 1.000 بار).

4. حداکثر سرعت ورودی متوسط.

5. حداکثر سرعت ورودی لحظه ای.

6. با این بار و سرعت ورودی اسمی ، عمر خدمات 20،000 ساعت خواهد بود. (اعمال شده در مرکز شافت خروجی ، در بار محوری 0)

7. با این بار و سرعت ورودی اسمی ، عمر خدمات 20،000 ساعت خواهد بود. (اعمال شده برای بلبرینگ سمت خروجی. در بار شعاعی 0)

8. حداکثر بار شعاعی که کاهش دهنده می تواند بپذیرد.

9. حداکثر بار محوری که کاهش دهنده می تواند بپذیرد.

10. وزن ممکن است کمی از مدل به حالت متفاوت باشد. $ $ $

FL-0120			※ 1	※ 2	※ 3	4 ※	5 ※	6 پوند	※ 7
قاب اندازه	مرحله	نسبت	اسمی گشتاور خروجی	حداکثر خروجی گشتاور	اضطراری توقف گشتاور	اسمی ورودی سرعت	حداکثر ورودی سرعت	مجاز شعاعی بار	مجاز محوری بار
قاب اندازه	مرحله	نسبت	[NM]	[NM]	[NM]	[ RPM]	[RPM]	[n]	[n]
120	1 مجرد	3	120	225	500	3000	6000	1300	1500
		4	120	330	625	3000	6000	1500	1700
		5	180	330	625	3000	6000	1600	1900
		6	180	330	625	3000	6000	1700	2000
		7	180	330	625	3000	6000	1800	2100
		8	180	330	625	3000	6000	1900	2300
		9	120	225	500	3000	6000	1900	2400
		10	120	225	500	3000	6000	2000	2500
	2 دو برابر	15	120	225	500	3000	6000	2300	3000
		16	180	330	625	3000	6000	2300	3100
		20	180	330	625	3000	6000	2500	3400
		25	180	330	625	3000	6000	2700	3700
		28	180	330	625	3000	6000	2800	3900
		30	120	225	500	3000	6000	2900	3900
		35	180	330	625	3000	6000	3000	3900
		40	180	330	625	3000	6000	3200	3900
		45	120	225	500	3000	6000	3300	3900
		50	180	330	625	3000	6000	3400	3900
		60	180	330	625	3000	6000	3600	3900
		70	180	330	625	3000	6000	3800	3900
		80	180	330	625	3000	6000	4000	3900
		90	120	225	500	3000	6000	4200	3900
		100	120	225	500	3000	6000	4300	3900

FL-0120			※ 8	※ 9	※ 9
قاب اندازه	مرحله	نسبت	حداکثر شعاعی بار	حداکثر محوری بار	وزن	لحظه از بی تحرکی (≤φ14)	لحظه از بی تحرکی (≤φ19)	لحظه از بی تحرکی (≤φ28)	لحظه از بی تحرکی (≤φ38)
			[n]	[n]	[کیلوگرم]	[kgcm²]	[ kgcm² ]	[kgcm² ]	[kgcm²]
120	1 مجرد	3	4300	3900	7.8	一	3.3	5.3	13
		4	4300	3900			2.0	4.1	12
		5	4300	3900			1.6	3.6	11
		6	4300	3900			1.3	3.3	11
		7	4300	3900		一	1.1	3.2	11
		8	4300	3900		一	1.0	3.1	11
		9	4300	3900		一	0.98	3.0	11
		10	4300	3900			0.95	3.0	11
	2 دو برابر	15	4300	3900	8.7	0.43	0.86	2.8
		16	4300	3900		0.48	0.92	2.9
		20	4300	3900		0.40	0.83	2.8	一
		25	4300	3900		0.38	0.82	2.8
		28	4300	3900		0.44	0.88	2.8	一
		30	4300	3900		0.29	0.74	2.7
		35	4300	3900		0.37	0.81	2.7	一
		40	4300	3900		0.28	0.73	2.7
		45	4300	3900		0.37	0.80	2.7
		50	4300	3900		0.28	0.73	2.7	一
		60	4300	3900		0.28	0.73	2.7	一
		70	4300	3900		0.28	0.73	2.7	一
		80	4300	3900		0.28	0.73	2.7	一
		90	4300	3900		0.27	0.73	2.7	一
		100	4300	3900		0.27	0.73	2.7	一

1. با سرعت ورودی اسمی ، عمر خدمات 20،000 ساعت است.

2. حداکثر گشتاور هنگام شروع و توقف.

3. حداکثر گشتاور هنگام دریافت شوک (حداکثر 1.000 بار).

4. حداکثر سرعت ورودی متوسط.

5. حداکثر سرعت ورودی لحظه ای.

6. با این بار و سرعت ورودی اسمی ، عمر خدمات 20،000 ساعت خواهد بود. (اعمال شده در مرکز شافت خروجی ، در بار محوری 0)

7. با این بار و سرعت ورودی اسمی ، عمر خدمات 20،000 ساعت خواهد بود. (اعمال شده برای بلبرینگ سمت خروجی. در بار شعاعی 0)

8. حداکثر بار شعاعی که کاهش دهنده می تواند بپذیرد.

9. حداکثر بار محوری که کاهش دهنده می تواند بپذیرد.

10. وزن ممکن است کمی از مدل به حالت متفاوت باشد. $ $ $

FL-155			※ 1	※ 2	※ 3	4 ※	5 ※	6 پوند	※ 7
قاب اندازه	مرحله	نسبت	اسمی خروجی گشتاور	حداکثر خروجی گشتاور	اضطراری توقف گشتاور	اسمی ورودی سرعت	حداکثر ورودی سرعت	مجاز شعاعی بار	مجاز محوری بار
قاب اندازه	مرحله	نسبت	[NM]	[NM]	[NM]	[RPM]	[RPM]	[n]	[n]
155	1 مجرد	3	240	470	1000	2000	4000	3200	2400
		4	240	700	1250	2000	4000	3500	2700
		5	360	700	1250	2000	4000	3800	3000
		6	360	700	1250	2000	4000	4000	3300
		7	360	700	1250	2000	4000	4200	3500
		8	360	700	1250	2000	4000	4400	3700
		9	240	470	1000	2000	4000	4600	3900
		10	240	470	1000	2000	4000	4700	4100
	2 دو برابر	15	240	470	1000	2000	4000	5400	4900
		16	360	700	1250	2000	4000	5500	5000
		20	360	700	1250	2000	4000	6000	5500
		25	360	700	1250	2000	4000	6400	6100
		28	360	700	1250	2000	4000	6700	6400
		30	240	470	1000	2000	4000	6800	6600
		35	360	700	1250	2000	4000	7200	7000
		40	360	700	1250	2000	4000	7500	7500
		45	240	470	1000	2000	4000	7800	7900
		50	360	700	1250	2000	4000	8100	8200
		60	360	700	1250	2000	4000	8600	8200
		70	360	700	1250	2000	4000	9100	8200
		80	360	700	1250	2000	4000	9100	8200
		90	240	470	1000	2000	4000	9100	8200
		100	240	470	1000	2000	4000	9100	8200

FL-155			※ 8	※ 9	※ 10
قاب اندازه	مرحله	نسبت	حداکثر شعاعی بار	حداکثر محوری بار	وزن	لحظه از بی تحرکی (≤φ19)	لحظه از بی تحرکی (≤φ28)	لحظه از بی تحرکی (≤φ38)	لحظه از بی تحرکی (≤φ48)
			[n]	[n]	[کیلوگرم]	[ kgcm² ]	[kgcm² ]	[kgcm²]	[kgcm² ]
155	1 مجرد	3	9100	8200	16	一	12	20	42
		4	9100	8200			7.5	15	37
		5	9100	8200			5.8	14	36
		6	9100	8200			4.9	13	35
		7	9100	8200			4.1	12	34
		8	9100	8200		一	3.8	12	34
		9	9100	8200		一	3.6	11	34
		10	9100	8200			3.5	11	34
	2 دو برابر	15	9100	8200	18	1.3	3.2	11
		16	9100	8200		1.5	3.5	11	一
		20	9100	8200		1.2	3.1	11	一
		25	9100	8200		1.1	3.1	11	一
		28	9100	8200		1.4	3.3	11	一
		30	9100	8200		0.85	2.8	10
		35	9100	8200		1.1	3.1	11	一
		40	9100	8200		0.83	2.8	10
		45	9100	8200		1.1	3.0	11	一
		50	9100	8200		0.81	2.8	10	一
		60	9100	8200		0.81	2.8	10	一
		70	9100	8200		0.80	2.8	10
		80	9100	8200		0.80	2.8	10	一
		90	9100	8200		0.80	2.8	10	一
		100	9100	8200		0.80	2.8	10	一

1. با سرعت ورودی اسمی ، عمر خدمات 20،000 ساعت است.

2. حداکثر گشتاور هنگام شروع و توقف.

3. حداکثر گشتاور هنگام دریافت شوک (حداکثر 1.000 بار).

4. حداکثر سرعت ورودی متوسط.

5. حداکثر سرعت ورودی لحظه ای.

6. با این بار و سرعت ورودی اسمی ، عمر خدمات 20،000 ساعت خواهد بود. (اعمال شده در مرکز شافت خروجی ، در بار محوری 0)

7. با این بار و سرعت ورودی اسمی ، عمر خدمات 20،000 ساعت خواهد بود. (اعمال شده برای بلبرینگ سمت خروجی. در بار شعاعی 0)

8. حداکثر بار شعاعی که کاهش دهنده می تواند بپذیرد.

9. حداکثر بار محوری که کاهش دهنده می تواند بپذیرد.

10. وزن ممکن است کمی از مدل به حالت متفاوت باشد. $ $ $

FL-205			※ 1	※ 2	※ 3	4 ※	5 ※	6 پوند	※ 7
قاب اندازه	مرحله	نسبت	اسمی خروجی گشتاور	حداکثر خروجی گشتاور	اضطراری توقف گشتاور	اسمی ورودی سرعت	حداکثر ورودی سرعت	مجاز شعاعی بار	مجاز محوری بار
قاب اندازه	مرحله	نسبت	[NM]	[NM]	[NM]	[RPM]	[RPM]	[n]	[n]
205	1 مجرد	3	500	970	2200	1500	3000	5600	4300
		4	750	1400	2750	1500	3000	6200	4900
		5	750	1400	2750	1500	3000	6700	5400
		6	750	1400	2750	1500	3000	7100	5800
		7	750	1400	2750	1500	3000	7400	6300
		8	750	1400	2750	1500	3000	7800	6600
		9	500	970	2200	1500	3000	8100	7000
		10	500	970	2200	1500	3000	8400	7300
	2 دو برابر	15	500	970	2200	1500	3000	9600	8700
		16	750	1400	2750	1500	3000	9800	8900
		20	750	1400	2750	1500	3000	11000	9900
		25	750	1400	2750	1500	3000	11000	11000
		28	750	1400	2750	1500	3000	12000	11000
		30	500	970	2200	1500	3000	12000	12000
		35	750	1400	2750	1500	3000	13000	13000
		40	750	1400	2750	1500	3000	13000	13000
		45	500	970	2200	1500	3000	14000	14000
		50	750	1400	2750	1500	3000	14000	14000
		60	750	1400	2750	1500	3000	15000	14000
		70	750	1400	2750	1500	3000	15000	14000
		80	750	1400	2750	1500	3000	15000	14000
		90	500	970	2200	1500	3000	15000	14000
		100	500	970	2200	1500	3000	15000	14000

FL-205			※ 8	※ 9	※ 9
قاب اندازه	مرحله	نسبت	حداکثر شعاعی بار	حداکثر محوری بار	وزن	لحظه از بی تحرکی (≤φ28)	لحظه از بی تحرکی (≤φ38)	لحظه از بی تحرکی (≤φ48)	لحظه بدیهی (≤φ65)
			[n]	[n]	[کیلوگرم]	[kgcm²]	[kgcm²]	[kgcm²]	[kgcm² ]
205	1 مجرد	3	15000	14000	39	一	44	66	130
		4	15000	14000			28	50	110
		5	15000	14000			22	44	100
		6	15000	14000			18	41	100
		7	15000	14000		一	16	38	99
		8	15000	14000			15	37	97
		9	15000	14000			14	36	97
		10	15000	14000			14	36	96
	2 دو برابر	15	15000	14000	40	4.7	12	34
		16	15000	14000		5.4	13	35	一
		20	15000	14000		4.4	12	34	一
		25	15000	14000		4.2	12	34
		28	15000	14000		4.9	13	35
		30	15000	14000		3.2	11	33
		35	15000	14000		4.1	12	34
		40	15000	14000		3.2	11	33
		45	15000	14000		4.0	12	34	一
		50	15000	14000		3.1	11	33
		60	15000	14000		3.1	11	33
		70	15000	14000		3.1	11	33
		80	15000	14000		3.1	11	33	一
		90	15000	14000		3.1	11	33	一
		100	15000	14000		3.1	11	33	一

1. با سرعت ورودی اسمی ، عمر خدمات 20،000 ساعت است.

2. حداکثر گشتاور هنگام شروع و توقف.

3. حداکثر گشتاور هنگام دریافت شوک (حداکثر 1.000 بار).

4. حداکثر سرعت ورودی متوسط.

5. حداکثر سرعت ورودی لحظه ای.

6. با این بار و سرعت ورودی اسمی ، عمر خدمات 20،000 ساعت خواهد بود. (اعمال شده در مرکز شافت خروجی ، در بار محوری 0)

7. با این بار و سرعت ورودی اسمی ، عمر خدمات 20،000 ساعت خواهد بود. (اعمال شده برای بلبرینگ سمت خروجی. در بار شعاعی 0)

8. حداکثر بار شعاعی که کاهش دهنده می تواند بپذیرد.

9. حداکثر بار محوری که کاهش دهنده می تواند بپذیرد.

10. وزن ممکن است کمی از مدل به حالت متفاوت باشد. $ $ $

FL-235			※ 1	※ 2	※ 3	4 ※	5 ※	6 پوند	※ 7
قاب اندازه	مرحله	نسبت	اسمی خروجی گشتاور	حداکثر خروجی گشتاور	اضطراری توقف گشتاور	اسمی ورودی سرعت	حداکثر ورودی سرعت	مجاز شعاعی بار	مجاز محوری بار
قاب اندازه	مرحله	نسبت	[NM]	[NM]	[NM]	[RPM]	[RPM]	[n]	[n]
235	1 مجرد	3	1000	1600	4000	1000	2000	5800	6400
		4	1500	2300	5000	1000	2000	6400	7200
		5	1500	2300	5000	1000	2000	6900	7900
		6	1500	2300	5000	1000	2000	7300	8600
		7	1500	2300	5000	1000	2000	7700	9200
		8	1500	2200	5000	1000	2000	8000	9700
		9	1000	1900	4000	1000	2000	8400	10000
		10	1000	1600	4000	1000	2000	8700	11000
	2 دو برابر	15	1000	1600	4000	1000	2000	9900	13000
		16	1500	2300	5000	1000	2000	10000	13000
		20	1500	2300	5000	1000	2000	11000	14000
		25	1500	2300	5000	1000	2000	12000	14000
		28	1500	2300	5000	1000	2000	12000	14000
		30	1000	1600	4000	1000	2000	13000	14000
		35	1500	2300	5000	1000	2000	13000	14000
		40	1500	2300	5000	1000	2000	14000	14000
		45	1000	1300	4000	1000	2000	14000	14000
		50	1500	2300	5000	1000	2000	15000	14000
		60	1500	2300	5000	1000	2000	15000	14000
		70	1500	2300	5000	1000	2000	15000	14000
		80	1500	1800	5000	1000	2000	15000	14000
		90	1000	1300	4000	1000	2000	15000	14000
		100	1000	1200	4000	1000	2000	15000	14000

FL-235			※ 8	※ 9	※ 10
قاب اندازه	مرحله	نسبت	حداکثر شعاعی بار	حداکثر محوری بار	وزن	لحظه از بی تحرکی (≤φ38)	لحظه از بی تحرکی (≤φ48)	لحظه از بی تحرکی (≤φ65)
			[n]	[n]	[کیلوگرم]	[kgcm² ]	[kgcm² ]	[kgcm² ]
235	1 مجرد	3	15000	14000	55	一	90	150
		4	15000	14000		一	62	120
		5	15000	14000			52	110
		6	15000	14000			47	110
		7	15000	14000		一	42	100
		8	15000	14000			40	100
		9	15000	14000		一	39	99
		10	15000	14000			38	98
	2 دو برابر	15	15000	14000	57	14	36
		16	15000	14000		16	37
		20	15000	14000		14	35
		25	15000	14000		14	35	一
		28	15000	14000		15	36	一
		30	15000	14000		12	34
		35	15000	14000		13	35
		40	15000	14000		12	33
		45	15000	14000		13	35	一
		50	15000	14000		12	33
		60	15000	14000		12	33
		70	15000	14000		12	33
		80	15000	14000		12	33
		90	15000	14000		12	33
		100	15000	14000		12	33	一

1. با سرعت ورودی اسمی ، عمر خدمات 20،000 ساعت است.

2. حداکثر گشتاور هنگام شروع و توقف.

3. حداکثر گشتاور هنگام دریافت شوک (حداکثر 1.000 بار).

4. حداکثر سرعت ورودی متوسط.

5. حداکثر سرعت ورودی لحظه ای.

6. با این بار و سرعت ورودی اسمی ، عمر خدمات 20،000 ساعت خواهد بود. (اعمال شده در مرکز شافت خروجی ، در بار محوری 0)

7. با این بار و سرعت ورودی اسمی ، عمر خدمات 20،000 ساعت خواهد بود. (اعمال شده برای بلبرینگ سمت خروجی. در بار شعاعی 0)

8. حداکثر بار شعاعی که کاهش دهنده می تواند بپذیرد.

9. حداکثر بار محوری که کاهش دهنده می تواند بپذیرد.

10. وزن ممکن است کمی از مدل به حالت متفاوت باشد. $ $ $

+ پارامترهای دقیق محصول را درک کنید

محصولات مرتبط

SPE SERIES 40 60 80 120 160 SPUR گیربکس سیاره ای

جعبه دنده های سری SPE ، محدوده اندازه فلنج با مدل های 40 ، 60 ، 80 ، 120 و 160 مدل ، بر...
سری SPF 40 60 80 120 160 جعبه دنده سیاره ای

سری SPF با فلنج های خروجی مربع وجود دارد که ابعاد آن از 40 میلی متر تا 160 میلی متر است...
FB Series 60 90 115 142 180 220 گیربکس سیاره ای مارپیچ

سری گیربکس های FB ، مشهور به دلیل دقت و قابلیت اطمینان آنها ، طیف گسترده ای از گزینه ها...
FL Series 60 90 115 142 180 220 گیربکس مارپیچی مارپیچ

گیربکس های سری FL راه حل های همه کاره را برای طیف گسترده ای از کاربردهای صنعتی ارائه می...
جعبه دنده سیاره ای FBH60
جعبه دنده سیاره ای اقتصاد FBH90

نهادهای ذیصلاح
گواهینامه‌های متعدد

شرکت تولید هوشمند ژجیانگ سایا ، آموزشی ویبولیتین

تماس با ما

درباره ما

شرکت تولید هوشمند ژجیانگ سایا ، آموزشی ویبولیتین

Zhejiang Saiya Intelligent Manufacturing Co., Ltd. در سال ۲۰۰۹ با ۱۵ سال سابقه در صنعت تأسیس شد و یک شرکت با فناوری پیشرفته است که در تولید و فروش موتورهای دنده‌ای میکرو AC، موتورهای دنده‌ای AC کوچک، موتورهای دنده‌ای DC براشلس، موتورهای دنده‌ای DC بدون براش BLDC، گیربکس سیاره‌ای دقیق و غلتک موتور و غیره تخصص دارد. ما ... عمده فروشی چین FL Series 60 90 115 142 180 220 گیربکس مارپیچی مارپیچ تامین‌کنندگان و نصب شده/ODM FL Series 60 90 115 142 180 220 گیربکس مارپیچی مارپیچ تولیدکنندگان, موتورها و گیربکس‌های سایا به طور گسترده در ربات‌های صنعتی، لجستیک هوشمند، ماشین‌های انرژی نو، ربات‌های AGV و سایر زمینه‌های پیشرفته مورد استفاده قرار می‌گیرند. علاوه بر این، آنها نقش‌های حیاتی در فرآوری مواد غذایی، بسته‌بندی، نساجی، الکترونیک، تجهیزات پزشکی و ماشین‌آلات تخصصی ایفا می‌کنند و راه‌حل‌های مقرون‌به‌صرفه و متمایزی را برای صنایع مختلف ارائه می‌دهند. برای افزایش مزایای خود در تمایز و مقرون‌به‌صرفه بودن، ما شرکت بازرگانی خود، شرکت تجهیزات انتقال هانگژو سایا، با مسئولیت محدود، واقع در هانگژو، ژجیانگ، که در نزدیکی بنادر شانگهای و نینگبو قرار دارد، را داریم تا تجارت داخلی و خارجی را مدیریت کنیم، همراه با فروش و توزیع مستقیم، توزیع جهانی و پشتیبانی مشتری را تضمین می‌کند و راه‌حل‌های اقتصادی و قابل اعتماد سطح بالا را برای همه مشتریان خود ارائه می‌دهد.

فرهنگ سازمانی

معتبر، قابل اعتماد
کیفیت به طور طبیعی برجسته است.

ارزش‌های اصلی: توسعه خود و مراقبت از دیگران.

چشم انداز:در زمینه انتقال هوشمند به یک متخصص خدمات تبدیل شوید.

ماموریت ما:ارائه خدمات با کیفیت بالا و خلق ارزش برای مشتریان.

فلسفه خدمات:تلاش برای سعادت مادی و معنوی همه کارکنان و کمک به پیشرفت و توسعه جامعه بشری.

2009
تأسیس
80+
کارکنان
5+
خط تولید

خبر

تفاوت بین موتورهای دنده DC بدون جاروبک و موتورهای برس دار چیست؟
22 Dec, 2025
موتورهای دنده DC بدون جاروبک به عنوان یک محصول مهم در فناوری محرک الکتریکی، در سال های اخیر به طور گسترده در زمینه های مختلف مورد استفاده قرار گرفته است. این موتورها به دلیل کارایی بال...
ادامه مطلب
موتورهای دنده AC Micro: منبع انرژی کلیدی در دستگاه های هوشمند آینده
15 Dec, 2025
موتورهای دنده میکرو AC جزء مهم سیستم های درایو مکانیکی مدرن هستند. آنها با اندازه فشرده، نیروی محرکه قدرتمند و عملکرد کارآمد، کاربردهای گسترده ای در صنایع مختلف پیدا کرده اند. از تجهیز...
ادامه مطلب
چرا موتورهای دنده DC براش در تجهیزات الکترومکانیکی بسیار محبوب هستند؟
08 Dec, 2025
در میان محصولات موتوری متعدد، موتور دنده‌ای براش DC مدت‌هاست که از توجه بالایی برخوردار بوده است. به عنوان یک موتور ترکیبی بالغ، پاسخگو و قدرتمند، به طور گسترده در تجهیزات خودکار، دستگاه های الکترو...
ادامه مطلب

اطلاعات تماس

تلفن: 0086-0571-86951513/86951543
فکس: 0086-571-86040769
ایمیل: [email protected] / [email protected] / [email protected]
دفتر: Hangzhou Saiya Transmisson Equipment Co.,Ltd
آدرس دفتر: اتاق 2201 ، ساختمان Wanyin ، شهر Hangzhou ، استان ژجیانگ
کارخانه: Zhejiang Saiya Intelligent Manufacturing Co., Ltd.
آدرس کارخانه: ساختمان شماره 35 ، پارک صنعتی Zhongnan با تکنولوژی بالا Zhigu ، شهر Xinan ، شهرستان Deqing ، شهر Huzhou ، Zhejiang ، چین

لینک سریع

محصول

اگر علاقه‌مند هستید
در محصولات ما،
لطفا با ما مشورت کنید

حق نشر © شرکت تولید هوشمند ژجیانگ سایا ، آموزشی ویبولیتین تمامی حقوق محفوظ است. عمده فروشی FL Series 60 90 115 142 180 220 گیربکس مارپیچی مارپیچ تولیدکنندگان

صنعت کاربرد

منوی وب

جستجوی محصول

زبان

سهم

خروج از فهرست $ $ $

گیربکس سیاره ای مارپیچ تامین‌کنندگان

FL Series 60 90 115 142 180 220 گیربکس مارپیچی مارپیچ

توضیحات محصول

1. با سرعت ورودی اسمی ، عمر خدمات 20،000 ساعت است.

2. حداکثر گشتاور هنگام شروع و توقف.

3. حداکثر گشتاور هنگام دریافت شوک (حداکثر 1.000 بار).

4. حداکثر سرعت ورودی متوسط.

5. حداکثر سرعت ورودی لحظه ای.

6. با این بار و سرعت ورودی اسمی ، عمر خدمات 20،000 ساعت خواهد بود. (اعمال شده در مرکز شافت خروجی ، در بار محوری 0)

7. با این بار و سرعت ورودی اسمی ، عمر خدمات 20،000 ساعت خواهد بود. (اعمال شده برای بلبرینگ سمت خروجی. در بار شعاعی 0)

8. حداکثر بار شعاعی که کاهش دهنده می تواند بپذیرد.

9. حداکثر بار محوری که کاهش دهنده می تواند بپذیرد.

10. وزن ممکن است کمی از مدل به حالت متفاوت باشد. $ $ $

1. با سرعت ورودی اسمی ، عمر خدمات 20،000 ساعت است.

2. حداکثر گشتاور هنگام شروع و توقف.

3. حداکثر گشتاور هنگام دریافت شوک (حداکثر 1.000 بار).

4. حداکثر سرعت ورودی متوسط.

5. حداکثر سرعت ورودی لحظه ای.

6. با این بار و سرعت ورودی اسمی ، عمر خدمات 20،000 ساعت خواهد بود. (اعمال شده در مرکز شافت خروجی ، در بار محوری 0)

7. با این بار و سرعت ورودی اسمی ، عمر خدمات 20،000 ساعت خواهد بود. (اعمال شده برای بلبرینگ سمت خروجی. در بار شعاعی 0)

8. حداکثر بار شعاعی که کاهش دهنده می تواند بپذیرد.

9. حداکثر بار محوری که کاهش دهنده می تواند بپذیرد.

10. وزن ممکن است کمی از مدل به حالت متفاوت باشد. $ $ $

1. با سرعت ورودی اسمی ، عمر خدمات 20،000 ساعت است.

2. حداکثر گشتاور هنگام شروع و توقف.

3. حداکثر گشتاور هنگام دریافت شوک (حداکثر 1.000 بار).

4. حداکثر سرعت ورودی متوسط.

5. حداکثر سرعت ورودی لحظه ای.

6. با این بار و سرعت ورودی اسمی ، عمر خدمات 20،000 ساعت خواهد بود. (اعمال شده در مرکز شافت خروجی ، در بار محوری 0)

7. با این بار و سرعت ورودی اسمی ، عمر خدمات 20،000 ساعت خواهد بود. (اعمال شده برای بلبرینگ سمت خروجی. در بار شعاعی 0)

8. حداکثر بار شعاعی که کاهش دهنده می تواند بپذیرد.

9. حداکثر بار محوری که کاهش دهنده می تواند بپذیرد.

10. وزن ممکن است کمی از مدل به حالت متفاوت باشد. $ $ $

1. با سرعت ورودی اسمی ، عمر خدمات 20،000 ساعت است.

2. حداکثر گشتاور هنگام شروع و توقف.

3. حداکثر گشتاور هنگام دریافت شوک (حداکثر 1.000 بار).

4. حداکثر سرعت ورودی متوسط.

5. حداکثر سرعت ورودی لحظه ای.

6. با این بار و سرعت ورودی اسمی ، عمر خدمات 20،000 ساعت خواهد بود. (اعمال شده در مرکز شافت خروجی ، در بار محوری 0)

7. با این بار و سرعت ورودی اسمی ، عمر خدمات 20،000 ساعت خواهد بود. (اعمال شده برای بلبرینگ سمت خروجی. در بار شعاعی 0)

8. حداکثر بار شعاعی که کاهش دهنده می تواند بپذیرد.

9. حداکثر بار محوری که کاهش دهنده می تواند بپذیرد.

10. وزن ممکن است کمی از مدل به حالت متفاوت باشد. $ $ $

1. با سرعت ورودی اسمی ، عمر خدمات 20،000 ساعت است.

2. حداکثر گشتاور هنگام شروع و توقف.

3. حداکثر گشتاور هنگام دریافت شوک (حداکثر 1.000 بار).

4. حداکثر سرعت ورودی متوسط.

5. حداکثر سرعت ورودی لحظه ای.

6. با این بار و سرعت ورودی اسمی ، عمر خدمات 20،000 ساعت خواهد بود. (اعمال شده در مرکز شافت خروجی ، در بار محوری 0)

7. با این بار و سرعت ورودی اسمی ، عمر خدمات 20،000 ساعت خواهد بود. (اعمال شده برای بلبرینگ سمت خروجی. در بار شعاعی 0)

8. حداکثر بار شعاعی که کاهش دهنده می تواند بپذیرد.

9. حداکثر بار محوری که کاهش دهنده می تواند بپذیرد.

10. وزن ممکن است کمی از مدل به حالت متفاوت باشد. $ $ $

1. با سرعت ورودی اسمی ، عمر خدمات 20،000 ساعت است.

2. حداکثر گشتاور هنگام شروع و توقف.

3. حداکثر گشتاور هنگام دریافت شوک (حداکثر 1.000 بار).

4. حداکثر سرعت ورودی متوسط.

5. حداکثر سرعت ورودی لحظه ای.

6. با این بار و سرعت ورودی اسمی ، عمر خدمات 20،000 ساعت خواهد بود. (اعمال شده در مرکز شافت خروجی ، در بار محوری 0)

7. با این بار و سرعت ورودی اسمی ، عمر خدمات 20،000 ساعت خواهد بود. (اعمال شده برای بلبرینگ سمت خروجی. در بار شعاعی 0)

8. حداکثر بار شعاعی که کاهش دهنده می تواند بپذیرد.

9. حداکثر بار محوری که کاهش دهنده می تواند بپذیرد.

10. وزن ممکن است کمی از مدل به حالت متفاوت باشد. $ $ $

1. با سرعت ورودی اسمی ، عمر خدمات 20،000 ساعت است.

2. حداکثر گشتاور هنگام شروع و توقف.

3. حداکثر گشتاور هنگام دریافت شوک (حداکثر 1.000 بار).

4. حداکثر سرعت ورودی متوسط.

5. حداکثر سرعت ورودی لحظه ای.

6. با این بار و سرعت ورودی اسمی ، عمر خدمات 20،000 ساعت خواهد بود. (اعمال شده در مرکز شافت خروجی ، در بار محوری 0)

7. با این بار و سرعت ورودی اسمی ، عمر خدمات 20،000 ساعت خواهد بود. (اعمال شده برای بلبرینگ سمت خروجی. در بار شعاعی 0)

8. حداکثر بار شعاعی که کاهش دهنده می تواند بپذیرد.

9. حداکثر بار محوری که کاهش دهنده می تواند بپذیرد.

10. وزن ممکن است کمی از مدل به حالت متفاوت باشد. $ $ $

فرهنگ سازمانی

معتبر، قابل اعتماد
کیفیت به طور طبیعی برجسته است.

اگر علاقه‌مند هستید
در محصولات ما،
لطفا با ما مشورت کنید
